Циліндро-поршнева група (ЦПГ) Honda TACT 50 Ø41 AF16 AMG

Циліндро-поршнева група для Honda TACT 50 з позначеннями Ø41 та AF16 призначена для заміни зношеного циліндра й поршня двигуна скутера. Ø41 означає діаметр 41 мм. Позначення AMG збережене в назві комплекту. Циліндр спрямовує рух поршня, а поршневі кільця ущільнюють проміжок між поршнем і стінкою циліндра. Від стану цих поверхонь залежить здатність утримувати тиск під час стискання суміші та згоряння пального.

Будова та склад

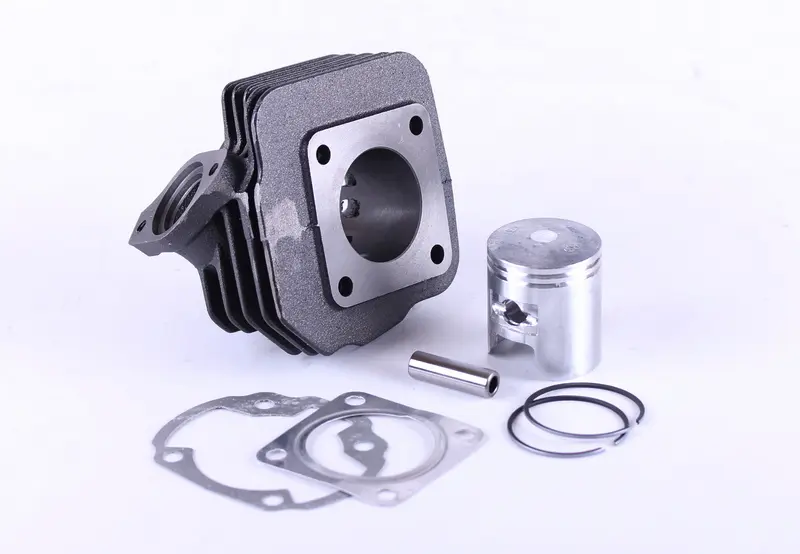

До набору входять циліндр із зовнішніми ребрами, поршень, поршневий палець, два поршневі кільця та дві прокладки. Ребра збільшують поверхню відведення тепла. Палець з'єднує поршень із шатуном, а прокладки ущільнюють з'єднання циліндра. Кожна прокладка має відповідати своїй площині прилягання: отвори та контур повинні збігатися, щоб деталі щільно прилягали одна до одної.

Ознаки зношення

ЦПГ перевіряють, коли двигун важко запускається, втрачає тягу, має знижену компресію або сторонній стукіт у ділянці циліндра. Після розбирання оглядають робочу поверхню циліндра, спідницю поршня та канавки кілець, шукають задири й інші пошкодження. Самі симптоми не доводять, що причина саме в поршневій групі. Потребу в заміні визначають за результатами огляду та вимірювань, особливо якщо встановлення нових кілець уже не усуне наслідків зношення.

Перегрів, недостатнє мащення та потрапляння бруду здатні пошкодити циліндр і поршень. Під час ремонту потрібно усунути причину такого пошкодження, щоб нові деталі не отримали ті самі задири. Разом із ЦПГ оглядають підшипник верхньої головки шатуна, поршневий палець, його стопорні кільця та площини з'єднання циліндра.

Як перевірити відповідність

Звірте позначення двигуна та розмір демонтованої поршневої групи. Окрім діаметра, порівняйте розташування кріпильних отворів, форму основи циліндра, приєднання випускного патрубка та розташування вікон. Для поршня мають значення його висота, форма днища й спідниці, діаметр пальця та положення отвору під нього. Розміри й профіль кілець повинні відповідати канавкам. Навіть за однакового діаметра відмінності в геометрії можуть завадити складанню або порушити роботу двигуна.

Монтаж і перевірка

Знявши стару групу, видаліть залишки прокладок із площин прилягання. Не пошкоджуйте поверхні та закрийте отвір картера від бруду. Перевірте кріплення й підготуйте відповідні ущільнення. Поршень орієнтують за вимогами виробника двигуна. Замки кілець розміщують з урахуванням фіксувальних штифтів, якщо вони передбачені конструкцією. Стопорні кільця поршневого пальця мають бути справними та повністю зайти у свої канавки.

Змастіть робочі поверхні оливою, придатною для двигуна. Надягайте циліндр обережно, стискаючи кільця без ударів і надмірного зусилля. Якщо він не сідає на місце, перевірте перекіс і положення кілець. Кріплення затягують рівномірно, дотримуючись послідовності та моменту з керівництва двигуна. До запуску переконайтеся, що поршень рухається вільно. Помилка добору, затиснуте кільце чи негерметичне з'єднання можуть спричинити втрату компресії, задири та повторний ремонт. Після складання дотримуйтеся рекомендованого режиму обкатування.
