Конденсатор контактного запалювання ІЖ 12 В

Конденсатор контактного запалювання ІЖ 12 В

Конденсатор призначений для обслуговування 12-вольтової контактної системи запалювання мотоциклів ІЖ. Деталь під’єднується паралельно контактам переривника та приймає імпульс, який виникає в момент їх розмикання. Це зменшує іскріння на контактній парі, сповільнює підгоряння робочих поверхонь і допомагає котушці запалювання сформувати потрібний високовольтний імпульс для свічки.

Призначення в системі запалювання

Коли контакти замкнені, через первинну обмотку котушки проходить струм і створюється магнітне поле. Під час розмикання переривника струм має припинитися швидко. За несправного конденсатора між контактами виникає помітна дуга: енергія витрачається на іскріння, поверхні обгоряють, а напруга у вторинній обмотці котушки може зменшуватися. Конденсатор обмежує цей небажаний процес і підтримує нормальний режим контактного запалювання.

Несправність деталі може супроводжуватися сильним іскрінням на переривнику, прискореним обгорянням контактів, слабкою іскрою на свічці, перебоями двигуна або ускладненим запуском. Такі ознаки потребують комплексної діагностики: одночасно перевіряють стан і зазор контактів, проводку, з’єднання з масою, котушку та свічку. Новий конденсатор установлюють після підтвердження несправності старого або під час відновлення контактної системи з пошкодженими чи сильно підгорілими контактами.

Конструкція та під’єднання

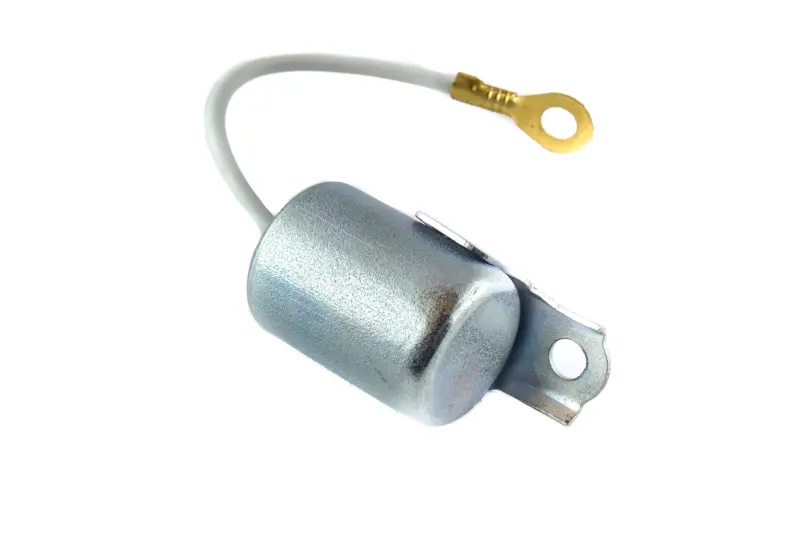

Деталь має циліндричний металевий корпус. На корпусі передбачена монтажна планка з отвором, а окремий провід закінчується кільцевою клемою. Таке виконання розраховане на механічну фіксацію конденсатора та приєднання виводу у штатній точці системи запалювання. Корпус і кріплення мають триматися нерухомо: послаблений гвинт, забруднене посадкове місце або ненадійний контакт із масою здатні порушити нормальну роботу встановленої деталі.

Що перевірити під час вибору

Позначень ІЖ і 12 В недостатньо для безпомилкового підбору. На мотоциклах цього сімейства трапляються різні варіанти електрообладнання та перероблені системи, тому перед придбанням потрібно визначити фактичне виконання запалювання. Цей конденсатор обирають для контактної, а не безконтактної системи.

• Напруга: електрообладнання мотоцикла має бути розраховане на 12 В.
• Тип запалювання: у конструкції повинен використовуватися механічний переривник із контактною парою.
• Кріплення: порівняйте форму планки, розташування отвору та вільне місце для монтажу зі старою деталлю.
• Під’єднання: перевірте довжину проводу, тип кільцевої клеми та розташування точки приєднання.
• Габарити: корпус не повинен заважати кришці, переривнику та рухомим частинам механізму.

Монтаж і перевірка після ремонту

Перед установленням посадкове місце очищають від забруднень і слідів окиснення. Кріплення затягують так, щоб корпус не зміщувався від вібрації, але без деформування планки. Кільцеву клему надійно фіксують у передбаченій точці, а провід укладають без натягу, різких перегинів і контакту з рухомими деталями. Пошкоджену ізоляцію залишати не можна.

Після складання перевіряють зазор і стан контактів переривника, надійність з’єднань та наявність сталої іскри. Якщо перебої залишилися, продовжують діагностику інших компонентів запалювання: заміна одного конденсатора не усуває несправності котушки, свічки, проводки або неправильне регулювання моменту запалювання. Правильно підібрана й надійно закріплена деталь повертає контактному переривнику передбачений режим комутації та зменшує руйнівне іскріння під час кожного розмикання.
