Конденсатор контактного запалювання ІЖ 12 В

Конденсатор контактного запалювання ІЖ 12 В

Конденсатор призначений для обслуговування контактної системи запалювання 12-вольтових мотоциклів ІЖ. Він підключається паралельно контактам переривника та приймає імпульс, що виникає в момент їх розмикання. Завдяки цьому зменшуються іскріння й підгоряння контактних поверхонь, а котушка запалювання формує необхідний імпульс для появи іскри на свічці. Деталь підходить для ремонту штатного контактного запалювання, але не призначена для безконтактних електронних комплектів.

Призначення та ознаки несправності

Справність конденсатора безпосередньо впливає на роботу переривника. У разі внутрішнього пробою або обриву контакти починають інтенсивно іскрити, їхні поверхні швидше обгорають, а іскра на свічці стає слабкою чи нестабільною. Це може проявлятися ускладненим запуском, перебоями двигуна та повторним погіршенням роботи невдовзі після очищення або регулювання контактів. У такій ситуації перевіряють не лише проміжок і стан контактної пари, а й конденсатор, його провід, з’єднання з клемою та надійність кріплення корпусу.

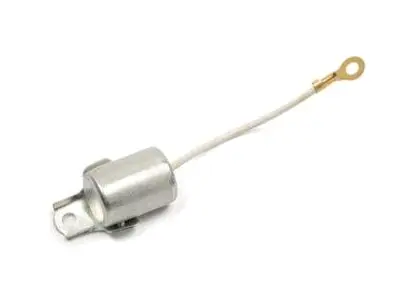

Металевий циліндричний корпус має монтажне вушко з отвором. Із корпусу виведено ізольований провід із кільцевою клемою. Таке виконання дає змогу закріпити деталь поруч із переривником і приєднати вивід до передбаченої точки контактного запалювання. Корпус бере участь у з’єднанні з масою, тому якість його кріплення має практичне значення: забруднення, окиснення або слабке затягування здатні порушити контакт.

Що перевірити перед вибором

• Напруга системи: виріб розрахований на виконання ІЖ із 12-вольтовим електрообладнанням. Для мотоцикла із системою іншої напруги деталь потрібно добирати окремо.
• Тип запалювання: потрібен механічний переривник із контактною парою. Наявність на мотоциклі електронного безконтактного комплекту змінює вимоги до компонентів.
• Посадка: порівняйте положення монтажного вушка, діаметр кріпильного отвору та доступне місце під кришкою зі знятим конденсатором.
• Підключення: зіставте довжину й напрямок проводу, а також тип кільцевої клеми, щоб провід укладався без натягу та не торкався рухомих деталей.
• Модель мотоцикла: конденсатори цього типу застосовуються на 12-вольтових ІЖ Планета та ІЖ Юпітер, зокрема на низці моделей Юпітер 3, 4 і 5. Остаточний добір виконують за фактичною системою запалювання та конструкцією раніше встановленої деталі.

Установлення та перевірка після заміни

Перед роботою від’єднують акумулятор і відкривають доступ до переривника. Місце кріплення очищають від забруднень та окиснення, після чого корпус конденсатора надійно фіксують штатним кріпленням. Кільцеву клему приєднують у тій самій точці, де був підключений попередній конденсатор. З’єднання має бути щільним, а ізоляція проводу — не затиснутою кріпленням і не пошкодженою краєм кришки. Провід укладають так, щоб кулачок і рухома частина переривника не могли його зачіпати.

Після монтажу перевіряють стан контактів і встановлюють передбачений для конкретної моделі проміжок. Якщо поверхні сильно обгоріли, самого встановлення нового конденсатора може бути недостатньо: контактну пару обслуговують або замінюють відповідно до настанови мотоцикла. Далі вручну перевіряють вільний рух механізму, повертають кришку на місце та оцінюють запуск і стабільність роботи двигуна. Правильно дібраний і встановлений конденсатор допомагає зменшити дугу на контактах та запобігає їх прискореному підгорянню.

Ця деталь підходить для відновлення штатного контактного запалювання ІЖ під час ремонту переривника, появи вираженого іскріння на контактах або діагностованого пробою чи обриву старого конденсатора. Перед замовленням достатньо зіставити напругу, тип запалювання, кріплення, провід і клему з фактичною конфігурацією мотоцикла.
