Важкий дизельний мотоблок заходить у новий рядок легко лише тоді, коли одна з півосей від'єднується від приводу. За цю команду відповідає керування диференціалом у коробці передач, а виконавчою ланкою служить важіль: він приймає зусилля від тяги чи троса з ручок і провертає механізм розблокування всередині корпусу КПП. Позицію підібрано для мотоблоків із двигунами R175N та R180N потужністю 7 і 9 к.с.

Як деталь працює у трансмісії

Із увімкненим блокуванням обидві півосі обертаються разом — техніка йде рівно, тягне плуг чи причіп і не буксує одним колесом на пухкій землі. Щойно оператор вмикає розблокування, важіль провертається й виводить зачеплення, після чого колесо з від'єднаного боку котиться вільно. Розворот важкої машини перестає бути силовою вправою: агрегат розвертається майже на місці, без перекопування міжряддя та ривків керма.

Конструкція

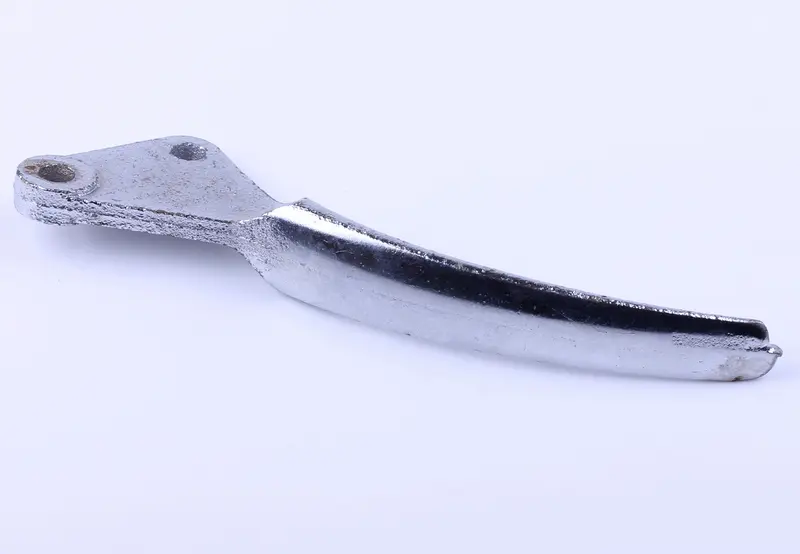

Деталь виготовлено суцільною металевою відливкою з вигнутим профілем: робоча частина плавно відходить убік і завершується потовщенням, а посадковий майданчик зроблено пласким, із двома отворами — під вісь хитання та під палець тяги. Вигин задає потрібний виліт, щоб важіль не чіпляв корпус коробки під час повного ходу, а пласка площина тримає його без люфту в шарнірі. Поверхню вкрито захисним металевим шаром, який стримує наліт там, де деталь постійно збирає бруд, вологу та патьоки мастила з-під корпусу.

Сумісність і підбір

Орієнтуйтеся на родину двигуна та геометрію посадкової частини, а не лише на шильдик мотоблока: на техніці цього класу важіль стає однаково на багато складань китайського типу.

• мотоблоки з дизельними двигунами R175N та R180N у діапазоні 7–9 к.с.;
• коробки передач важких мотоблоків із роздільним відключенням півосей;
• зняту деталь порівнюють за довжиною плеча, напрямком вигину та міжцентровою відстанню отворів;
• діаметр отворів перевіряють за віссю хитання й пальцем тяги на вашій машині.

Коли час міняти

Важіль працює у важких умовах: на нього припадають ударні навантаження під час увімкнення блокування під тягою, а отвори поступово розбиваються від бруду й сухого тертя. Заміну планують, коли піввісь перестає чітко відключатися, хід керування став довгим і в'язким, з'явився стукіт у момент увімкнення, отвори витягнулися в овал або на вигині помітна тріщина після наїзду на перешкоду. Ставити погнутий важіль назад немає сенсу — спотворений виліт не дає механізму дійти до крайніх положень, і розблокування спрацьовує через раз.

Встановлення

Перед складанням очистіть посадкове місце та вісь від старого мастила й землі, перевірте стан втулки та пальця тяги: зношена пара швидко з'їсть новий важіль. Після затягування проверніть механізм рукою на повний хід, переконайтеся, що деталь не впирається в корпус, і відрегулюйте тягу так, щоб блокування вмикалося повністю, а у відпущеному положенні лишався невеликий вільний хід. Змащення шарніра під час кожного сезонного обслуговування помітно продовжує ресурс.

Тримати такий важіль у запасі варто кожному, хто оре важким мотоблоком у полі: без справного керування диференціалом машина лишається робочою, але кожен розворот перетворюється на боротьбу з вагою агрегата.
