Глушник мотоблока 190N (12 к.с.) з кріпленням на 2 болти, без коліна

Глушник мотоблока 190N (12 к.с.)

Випускний тракт дизельного мотоблока працює у важких умовах: постійна вібрація, висока температура газів, пил і волога з поля. Через це глушник на двигунах серії 190N належить до позицій, які змінюють у міру зношення — коли прогорає корпус, руйнується внутрішня перегородка або зривається різьблення на посадкових шпильках. Ця деталь повторює заводське виконання випуску й стає на штатне місце без переробки кріплення та випускного вікна головки циліндра.

Конструкція

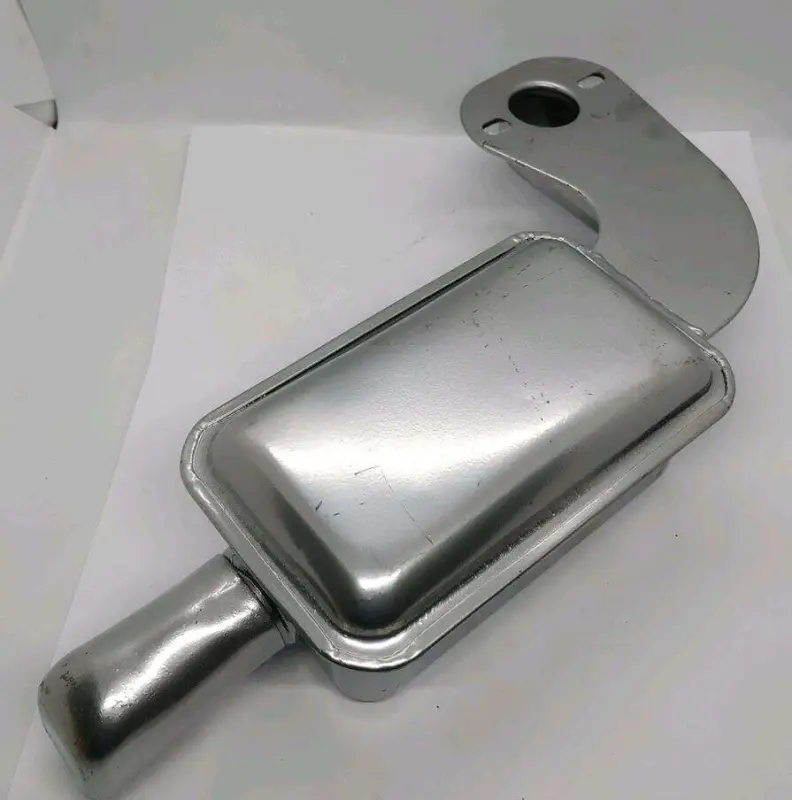

Корпус штампований, сталевий, із закатаним по периметру швом і світлим захисним покриттям, яке стримує корозію на ділянці, де метал постійно нагрівається та охолоджується. З одного боку приварена фігурна монтажна пластина з двома отворами під шпильки й центральним впускним вікном — вона притискається просто до випускного фланця головки. З протилежного боку виведено випускний патрубок круглого перерізу, що відводить відпрацьовані гази вбік від оператора. Усередині корпусу організована камера розширення: вона знижує швидкість потоку й гасить звукову хвилю, тому дизель працює помітно тихіше, ніж із прогорілим чи пробитим випуском.

Для якої техніки

Деталь розрахована на одноциліндрові дизельні двигуни 190N потужністю близько 10–12 к.с. Це поширена силова база важких мотоблоків і легких мінітракторів китайського складання, які продаються під марками Кентавр, Зубр, Форте, Штенлі та спорідненими. Такі самі двигуни застосовують у стаціонарній техніці — генераторах і мотопомпах, — тож глушник беруть і для них, якщо посадкова пластина та впускне вікно збігаються.

Як підібрати без помилки

• Зніміть стару деталь і порівняйте монтажну пластину: кількість отворів, їх взаємне розташування та міжцентрову відстань — для цієї серії вона близько 60 мм.
• Прикладіть пластину до головки циліндра й перевірте, як впускне вікно збігається з випускним каналом двигуна.
• Врахуйте виконання без коліна: вигнута проміжна труба сюди не входить, тож якщо на вашій машині випуск відводився вниз або вбік через окреме коліно, його потрібно зняти зі старого вузла й використати повторно.
• Оцініть вільний простір навколо випуску — рама, паливний бак і захисний кожух не повинні впиратися в корпус і патрубок.

Коли час міняти

Різке зростання гучності, металевий тріск на середніх обертах, чорні сліди сажі вздовж шва, наскрізні точки іржі та запах відпрацьованих газів на робочому місці — прямі показання до заміни. Прогорілий корпус не просто шумить: частина гарячих газів б’є назовні в бік проводки, паливної магістралі та рук оператора, а на закритому подвір’ї чи в теплиці це відчувається одразу.

Встановлення

Дайте двигуну повністю охолонути, відкрутіть кріпильні гайки, зніміть стару деталь і зачистіть привалкову площину головки від нагару та решток прокладки. Поставте нову випускну прокладку, наживіть обидві гайки від руки, вирівняйте корпус по вільному простору й затягуйте кріплення рівномірно, по черзі з двох боків: перекіс під час затягування жолобить пластину й відкриває шлях для прориву газів. Після першого прогріву перевірте стик на слух і за відсутністю свіжої кіптяви, а через кілька годин роботи протягніть гайки повторно — від вібрації та температурних циклів різьбове з’єднання з часом слабшає.
