Палець важеля перемикання швидкостей мотоблока 178F/186F (6/9Hp) AMG

Палець важеля перемикання швидкостей призначений для механізму керування передачами мотоблока 178F/186F (6/9Hp). Через нього рух важеля передається до механізму вибору передачі. Стан посадок і контактних поверхонь впливає на точність перемикання: коли з’єднання зношуються, рукоятка отримує зайвий вільний хід, а переміщення важеля вже не забезпечує такого ж чіткого ввімкнення передачі.

Будова та ознаки зношення

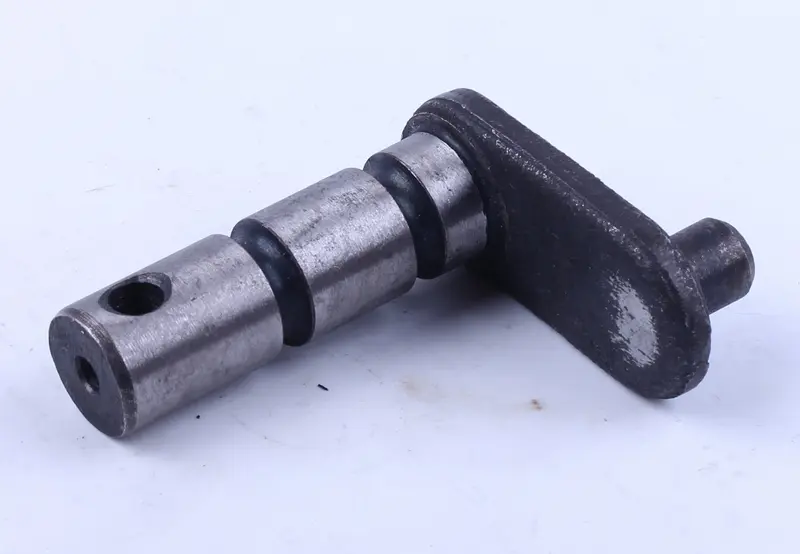

Палець має ступінчасту циліндричну частину з двома кільцевими проточками, поперечним отвором та отвором у торці. На іншому кінці розташоване пласке плече з коротким виступним пальцем. Для встановлення потрібен збіг не лише загальної форми, а й довжини окремих ділянок, розташування отворів і положення виступу відносно плеча. Саме ці особливості визначають, як деталь з’єднується з рештою механізму.

Перевірити палець варто, якщо важіль почав помітно хитатися, переміщується ривками або втратив чіткість перемикання. На демонтованій деталі оглядають поверхні контакту, краї отворів і місця переходу між ділянками. Глибокі сліди спрацювання, задири, тріщини та вигин можуть бути причиною заміни. Зношенню сприяють забруднення з’єднань, тривала робота з люфтом і надмірне зусилля на рукоятці. Водночас тугий хід не завжди спричинений самим пальцем: перевірки потребують і прилеглі з’єднання.

Як підібрати заміну

Порівнюйте нову деталь зі знятою, розмістивши їхні плечі однаково. Виміряйте загальну довжину, діаметри та довжину ступенів, ширину кільцевих проточок і відстані між ними. Зіставте діаметр поперечного отвору та його віддалення від торця. Окремо перевірте форму плеча, розташування й довжину короткого пальця. Будова торцевого отвору має відповідати його функції у вашому механізмі. Для перевірки посадкових розмірів користуйтеся штангенциркулем, а не оцінкою на око.

Разом із пальцем огляньте отвори, у яких він працює, втулки за їх наявності та деталі фіксації. Якщо посадка вже розбита, заміна лише пальця може залишити люфт. Надто щільне з’єднання здатне ускладнити рух, а надто вільне — зберегти неточність перемикання. Зміщений виступ або інша довжина ступенів можуть змінити хід механізму. Невідповідність геометрії не варто компенсувати силовим запресовуванням чи довільним доопрацюванням деталі.

На що зважати під час монтажу

Заглушіть двигун і убезпечте мотоблок від самовільного руху. Перед розбиранням зафіксуйте положення плеча та послідовність встановлення кріплень, шайб і фіксаторів, якщо вони передбачені конструкцією. Очистьте посадки після демонтажу та перевірте, чи немає задирів і пошкоджень. Встановлюйте палець у належному положенні без перекосу. Якщо він не входить у посадку, спочатку з’ясуйте причину; не забивайте деталь і не стягуйте невідповідні частини кріпленням. Спосіб фіксації та змащування має відповідати вимогам механізму мотоблока.

Після складання перевірте надійність закріплення та плавність переміщення важеля за зупиненого двигуна. Суміжні частини не повинні заважати одна одній, а з’єднання — мати надмірний вільний хід. Якщо важіль і далі заїдає, усуньте причину до використання техніки під навантаженням. Помилка в розмірах, орієнтації або фіксації пальця може спричинити нечітке ввімкнення передач і прискорене спрацювання контактних поверхонь.
