Кришка редуктора мотоблока 178F/186F (6/9Hp) AMG

Кришка редуктора мотоблока 178F/186F (6/9Hp) AMG потрібна для заміни пошкодженої кришки корпусу. Вона закриває отвір редуктора навколо вала, що проходить крізь нього, та прилягає до корпусу по фланцю. Справна кришка разом з ущільненням допомагає утримувати мастило всередині й захищати механізм від потрапляння бруду.

Будова та ознаки пошкодження

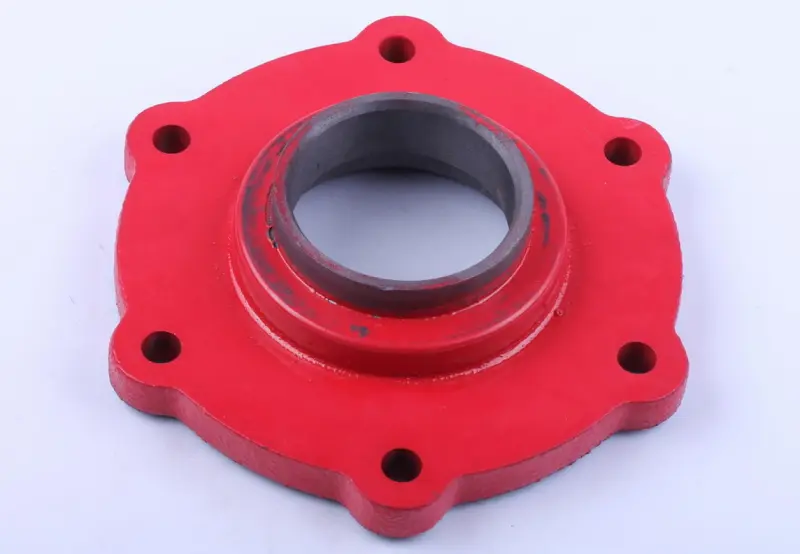

Зовнішня поверхня кришки червона. По краю фланця розташовано шість кріпильних отворів, а в центрі є виступ із наскрізним отвором. Для встановлення має значення вся геометрія деталі: від контуру фланця до висоти центральної частини. Кришка повинна прилягати до корпусу без перекосу та не заважати обертанню вала.

Деталь замінюють, коли на ній з’явилися тріщини, відколи біля кріплення, викривлення фланця або пошкодження посадкових поверхонь. Причиною буває удар, нерівномірне затягування болтів чи знімання з надмірним зусиллям за край. Якщо площина прилягання деформована, саме лише нове ущільнення може не прибрати підтікання.

Олива на стику ще не означає, що кришку обов’язково потрібно міняти. Спочатку перевіряють ущільнення, кріплення та стан обох поверхонь з’єднання. Коли олива виходить біля центрального отвору, оглядають розташоване там ущільнення й поверхню вала. Нова кришка не усуне несправність сусідньої зношеної деталі.

Як перевірити відповідність

Зіставляйте кришку зі знятою деталлю та конструкцією свого редуктора. Позначення двигуна звужує пошук, однак не визначає всі розміри трансмісії: мотоблоки з однаковим двигуном можуть мати різні редуктори. Найнадійніший орієнтир для перевірки кріплення й посадки — стара кришка.

• Звірте зовнішній контур, кількість і діаметр кріпильних отворів, а також їхнє розташування відносно центра.
• Виміряйте центральний отвір, товщину фланця та висоту виступу.
• Порівняйте зворотний бік: площину прилягання, посадкові уступи й глибину входження в корпус.
• Перевірте спосіб ущільнення та з’єднання з деталями, які стоять у центральній частині старої кришки.

Однакова кількість отворів не забезпечує правильного встановлення. За невідповідної глибини кришка може впертися в деталі всередині або залишити щілину по стику. Не намагайтеся притягнути її болтами, якщо вона не сідає на місце: це загрожує викривленням фланця та пошкодженням корпусу.

На що зважати під час заміни

Зупиніть двигун, унеможливте випадковий запуск і зафіксуйте мотоблок від руху. Приберіть бруд навколо з’єднання. Якщо після зняття кришки відкриється порожнина з оливою, спочатку злийте її до рівня нижче стику. Під час розбирання збережіть порядок розташування кріплення та знятих деталей.

Очистьте площину прилягання від залишків старого ущільнення, не дряпаючи поверхню та не допускаючи потрапляння бруду в редуктор. Огляньте відповідну поверхню корпусу, різьбу й болти. Пошкоджені або незворотно деформовані ущільнення слід замінити; їхній тип і потребу в герметику визначають за конструкцією редуктора.

Посадіть кришку без примусового стягування, наживіть усі болти й затягуйте їх поступово, навхрест. Момент затягування беріть із документації техніки. Якщо оливу зливали, відновіть її рівень. Після складання перевірте герметичність стику та ділянки навколо вала; у разі заїдання чи незвичного шуму зупиніть механізм і перевірте посадку кришки.
