Втулка вижимного підшипника КПП мотоблока 178F/186F (6/9Hp) AMG

Для чого потрібна втулка

Втулка вижимного підшипника КПП призначена для механізму вимикання зчеплення мотоблока 178F/186F (6/9Hp). Позначення деталі — AMG. Вона утворює посадку для вижимного підшипника й допомагає утримувати його в належному положенні. Стан цієї посадки перевіряють під час ремонту зчеплення: новий підшипник не усуне люфт, якщо причиною є зношена втулка.

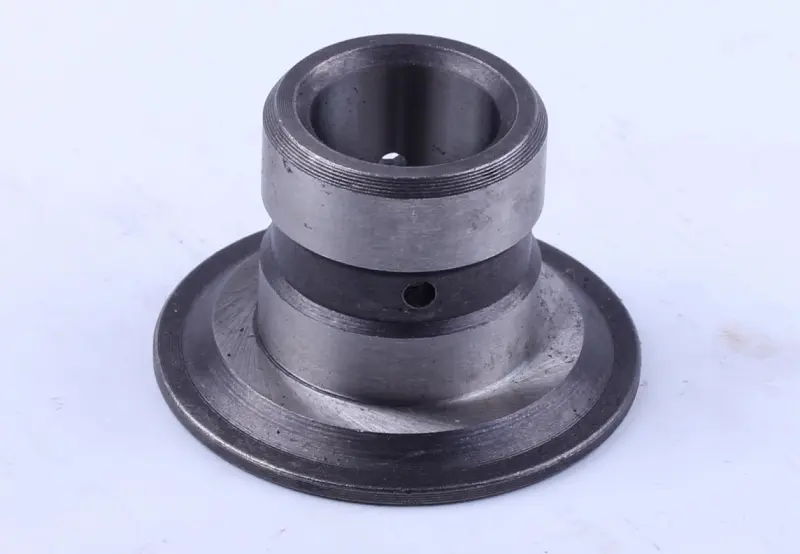

Корпус має ступінчасту циліндричну форму з центральним отвором і широким фланцем біля основи. У верхній частині є зовнішня різьба, збоку — отвір. Для встановлення мають значення висота кожного уступу, форма фланця та розташування різьбової ділянки. Навіть за подібної загальної форми відмінності в цих місцях можуть завадити правильному з'єднанню з рештою деталей механізму.

Ознаки зношення

Втулку замінюють за наявності задирів, тріщин, деформованого фланця, пошкодженої різьби або помітного спрацювання посадки підшипника. Особливо уважно огляньте контактні поверхні: нерівномірні сліди тертя та борозни від провертання потребують перевірки з'єднання. Підшипник не повинен стояти з перекосом чи хитатися на втулці через зношення посадкового місця.

Сторонній шум під час вимикання зчеплення, ривки або зміна зусилля на приводі — привід перевірити механізм. Однак за самими цими ознаками визначити несправність втулки не можна: схожі прояви бувають через підшипник або деталі приводу. Після розбирання приберіть бруд і залишки старого мастила, щоб оцінити стан поверхонь, різьби та країв отворів.

Як перевірити відповідність

Порівняйте зі знятою деталлю загальну висоту, діаметр центрального отвору, зовнішні діаметри ступенів, товщину й діаметр фланця. Для різьби звірте діаметр, крок і довжину, для бічного отвору — розташування. Вимірюйте посадкові поверхні в кількох місцях: на спрацьованій ділянці розмір уже може відрізнятися від початкового. Позначення двигуна саме по собі не визначає всі розміри механізму зчеплення.

Перевірте, чи відповідає втулка вашому вижимному підшипнику та деталям, з якими вона з'єднується. Підшипник має встановлюватися в передбачене конструкцією положення, без перекосу й зайвого зазору. Невідповідна висота уступів або геометрія фланця може змінити хід вимикання зчеплення. Надто вільна посадка спричиняє люфт, а неправильна різьба не дає надійно зібрати з'єднання. Підганяти таку деталь ударами чи довільними прокладками не варто.

На що зважати під час заміни

Працюйте на зупиненій техніці, унеможлививши випадковий запуск. До розбирання запам'ятайте або позначте орієнтацію втулки та послідовність розташування кріплень і сусідніх деталей. Очистьте поверхні з'єднання, огляньте вижимний підшипник, його фіксатори й місця контакту з приводом зчеплення. Якщо вони пошкоджені, заміна лише втулки не прибере причину повторного зношення.

Встановлюйте втулку в послідовності, передбаченій конструкцією мотоблока. Зусилля під час монтажу не повинне передаватися через тіла кочення підшипника; різьбове з'єднання слід збирати без перекосу. Мастило та регулювання приводу добирають за вимогами конкретного механізму. Після складання перевірте вільний хід і плавність вимикання зчеплення. Заїдання, шум чи неповне роз'єднання потребують перевірки посадки та правильності складання.
