Ручка стартера з мотузкою для мотоблока 178F/186F (6/9Hp) AMG

Ручка стартера з мотузкою для мотоблока з двигуном 178F/186F (6/9Hp) AMG потрібна для ручного запуску. Зусилля від руки через шнур передається на механізм стартера, який прокручує двигун. Таку деталь встановлюють замість пошкодженої рукоятки або зношеної мотузки, якщо корпус та внутрішній механізм стартера ще придатні до роботи.

Будова та ознаки зношення

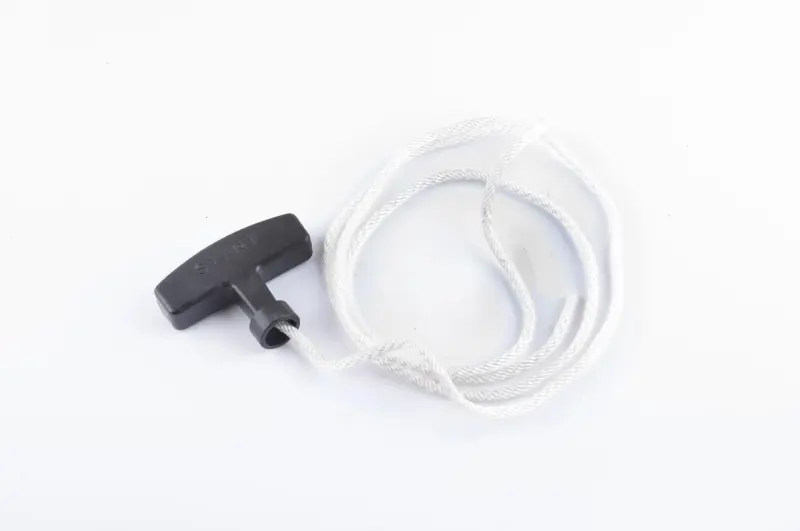

Чорна ручка має Т-подібну форму з поперечною частиною для захвату. Через її центральну частину проходить білий плетений шнур. Під час ривка навантаження припадає і на рукоятку, і на місце закріплення мотузки. Тому варто перевіряти не лише поверхню захвату, а й отвір під шнур: пошкоджений край може перетирати волокна, а ненадійне кріплення — відпустити кінець мотузки під навантаженням.

Рукоятку замінюють, коли вона тріснула, втратила цілісність біля отвору або стала незручною для впевненого захвату через пошкодження. Для шнура ознаками зношення є розпушені волокна, надриви та протерті ділянки. Найчастіше уваги потребують місця біля ручки й виходу з корпусу. Якщо нова мотузка швидко зношується там само, слід оглянути напрямну: задирки або гостра кромка пошкоджуватимуть і наступний шнур.

Як перевірити відповідність

Порівняйте заміну зі знятою деталлю: форму ручки, розташування отвору, спосіб утримання кінця мотузки та положення захвату біля корпусу після втягування. Ручка має залишатися зовні, а шнур — вільно проходити через напрямну. Якщо на двигуні вже міняли стартер, орієнтуйтеся також на будову встановленого механізму, а не лише на позначення двигуна.

Довжину й діаметр мотузки звіряють із вимогами стартера та попереднім справним шнуром. Надто товста мотузка може затискатися в отворі та погано вкладатися на шків. Надто тонка може ненадійно триматися в кріпленні, розрахованому на інший діаметр. Зайва довжина заважає намотуванню, а закороткий шнур обмежує хід витягування. Якщо мотузка обірвалася, для порівняння враховують усі її збережені частини та довжину, потрібну для закріплення кінців.

Заміна та перевірка

Двигун зупиняють і унеможливлюють випадковий запуск. За потреби знімають корпус ручного стартера, запам'ятовують проходження шнура та його кріплення. Під час роботи шків утримують від мимовільного обертання, адже поворотна пружина залишається натягнутою. Мотузку протягують через напрямну, фіксують у шківі й ручці відповідно до будови стартера та плавно намотують.

Поки механізм відкритий, оглядають напрямну втулку, отвори кріплення та канавку шківа. На ділянках контакту зі шнуром не повинно бути пошкоджених країв, що перерізають волокна. Якщо мотузка не повертається всередину, перевіряють рух шківа й стан поворотної пружини. Заміна самої рукоятки не усуває заїдання або несправність повернення. Пружину натягують за порядком складання конкретного стартера, не додаючи обертів навмання.

Після складання кілька разів плавно витягніть мотузку та простежте, як вона повертається. Шнур має намотуватися без петель, тертя й затримок, а його кінці — залишатися надійно закріпленими. Під час запуску спочатку вибирають вільний хід і лише потім роблять ривок. Ручку супроводжують рукою під час повернення, щоб вона не вдаряла по корпусу та не створювала зайвого навантаження на кріплення шнура.
