Пружина ручного стартера мотоблока 178F/186F (6/9Hp) AMG

Пружина ручного стартера мотоблока 178F/186F (6/9Hp) AMG повертає шків зі шнуром у початкове положення після витягування руків’я. Під час ривка вона закручується, накопичує зусилля, а потім змотує шнур назад. Коли пружина справна, руків’я повертається до корпусу, і стартер готовий до наступної спроби запуску.

Будова та ознаки несправності

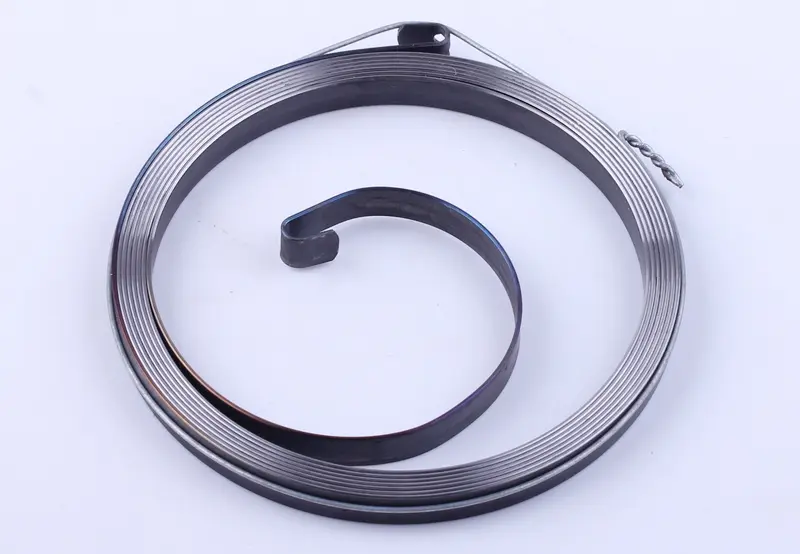

Це плоска стрічка, згорнута у спіраль, із загнутими ділянками на кінцях для зачеплення в механізмі. Пружина розміщується всередині ручного стартера та працює разом зі шківом. Зусилля повернення передається лише за умови, що обидва кінці надійно тримаються у своїх посадкових місцях. Вислизання одного кінця порушує роботу навіть тоді, коли сама стрічка не обірвана.

Пружину перевіряють, якщо шнур залишається витягнутим, змотується не повністю або руків’я повертається надто мляво. Підставою для заміни є розрив стрічки, тріщина біля загину, пошкодження зачепа чи деформовані витки. Водночас поверненню можуть заважати бруд у корпусі, зношений шнур або туге обертання шківа. Перш ніж міняти пружину, варто перевірити вільний хід механізму та кріплення її кінців.

Як підібрати пружину

Найкращий орієнтир — знята деталь і посадкові місця саме того стартера, який стоїть на техніці. Зіставте напрямок навивання, форму внутрішнього й зовнішнього зачепів та їхнє положення відносно спіралі. Перевірте ширину й товщину стрічки, діаметр пружини в монтажному положенні та простір для неї в корпусі. Вільно розпущена пружина й утримувана у згорнутому стані матимуть різні зовнішні розміри, тому таке порівняння за одним діаметром не допоможе.

Якщо ручний стартер уже замінювали, самого позначення двигуна для вибору недостатньо. Кінці пружини мають підходити до кріплень корпусу та шківа без перероблення загинів. Невідповідна форма спричиняє тертя витків, зрив зачеплення або неповне змотування шнура. Надмірний попередній натяг не виправляє помилку підбору, а лише збільшує навантаження на стрічку та місця її фіксації.

Заміна та перевірка

До роботи беруться на зупиненому двигуні, унеможлививши випадковий запуск. Після зняття стартера обережно й контрольовано знімають залишковий натяг пружини. Розбираючи механізм, притримують шків і витки, адже пружна стрічка може різко розгорнутися. Положення зачепів та послідовність встановлення деталей корисно запам’ятати ще до розбирання; для рук і очей потрібен захист від стрічки, що може вискочити.

Огляньте гніздо пружини, упори для її кінців, шків, його кріплення та шнур. Зламаний упор чи тріснутий шків заважатиме роботі нової деталі, тому пошкоджені частини замінюють разом із нею. Пружину вкладають без перекручування стрічки, надійно фіксують кінці та створюють попередній натяг відповідно до інструкції встановленого стартера. Кількість обертів залежить від його будови, тож довільно збільшувати її не слід.

Зібраний механізм перевіряють кількома плавними витягуваннями шнура, щоразу супроводжуючи руків’я рукою під час повернення. Шків має обертатися рівномірно, а шнур — змотуватися повністю, без заїдання. У межах робочого ходу пружина не повинна доходити до жорсткого упору. Якщо рух переривчастий або руків’я не повертається до корпусу, перевіряють укладання витків, зачеплення та натяг до запуску двигуна.
