Прокладка кришки головки циліндра мотоблока 186F (9Hp) AMG

Прокладка кришки головки циліндра для двигуна мотоблока 186F (9Hp) AMG ущільнює з’єднання кришки з головкою. Вона утримує оливу всередині порожнини клапанного механізму та перешкоджає потраплянню пилу крізь стик. Коли ущільнення втрачає щільність, уздовж краю кришки з’являються вологі сліди оливи. До них налипає бруд, тому навіть невелике підтікання поступово забруднює зовнішню поверхню двигуна.

Будова та ознаки зношення

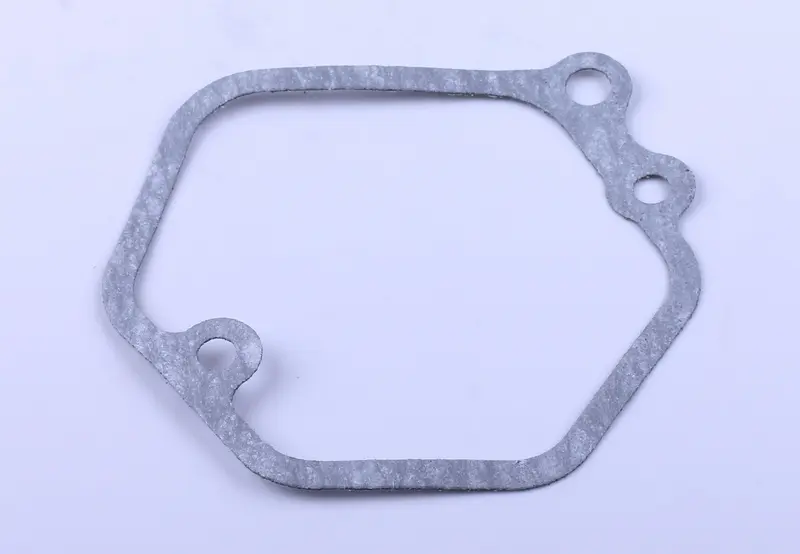

Прокладка має плоску контурну форму, великий центральний виріз і виступи з отворами по краю. Кришка притискає її до головки, утворюючи ущільнення по периметру з’єднання. Щоб воно працювало належним чином, уся ущільнювальна смуга має лежати на опорній площині. Загини, складки або ділянки, що звисають усередину, заважають рівномірному приляганню.

Прокладку замінюють, якщо вона порвалася, потріскалася, має зім’яті краї чи помітно сплющені ділянки. Ще одна причина — свіжа олива вздовж стику кришки. Під час розбирання старе ущільнення іноді прилипає до обох поверхонь і розшаровується або рветься при знятті. Повторне встановлення пошкодженої прокладки залишає шлях для підтікання. Якщо ж явних дефектів немає, варто перевірити рівність краю кришки та стан її кріплень.

Як перевірити відповідність

Прикладіть нову прокладку до знятої та порівняйте зовнішній контур, центральний виріз, розташування виступів і отворів. Зверніть увагу на ширину смуги, яка затискається між кришкою та головкою. Кількість кріплень і відстані між ними звіряйте із самою кришкою та посадковими місцями на двигуні. Загальна подібність обрисів ще не означає правильну посадку: навіть невелике зміщення отвору може стягнути край убік.

Товщину підбирають відповідно до вимог конкретної кришки; при цьому знята прокладка вже стиснута кріпленням і не завжди придатна як точний зразок товщини. Під час примірювання деталь повинна вкладатися без розтягування, а всі отвори — збігатися вільно. Не підрізайте контур і не робіть нових отворів, щоб пристосувати невідповідну прокладку. Неправильна форма залишає частину стику без належного притиску та може спричинити повторне витікання оливи.

Заміна та перевірка стику

Кришку знімають на охололому двигуні, попередньо прибравши бруд із її зовнішньої поверхні. Рештки старого ущільнення обережно видаляють із кришки та головки. Не можна дряпати площини прилягання або допускати, щоб відокремлені частинки потрапляли до клапанного механізму. Разом із прокладкою перевіряють край кришки, стан кріплень та їхніх ущільнень, якщо вони передбачені конструкцією. Пошкоджені супутні деталі також потребують заміни.

Прокладку розміщують на чистій посадковій площині, кришку опускають без зсуву, а кріплення спочатку наживляють вручну. Затягують поступово й рівномірно, дотримуючись послідовності та моменту для цього двигуна. Герметик використовують лише за вимогами до складання: зайвий шар може видавитися всередину. Після запуску оглядають з’єднання та перевіряють, чи немає свіжих слідів оливи. Якщо підтікання залишилося, потрібно перевірити посадку й стан поверхонь; надмірне затягування здатне деформувати кришку та погіршити ущільнення.
