Проводка двигуна мотоблока 178F/186F (6/9Hp) AMG

Проводка двигуна мотоблока 178F/186F (6/9Hp) AMG — джгут для з’єднання електрообладнання двигуна. Він потрібний для заміни пошкоджених проводів, роз’ємів і ділянок ізоляції. Справні з’єднання забезпечують контакт між підключеними пристроями, а об’єднані в джгут проводи зручніше прокласти й закріпити вздовж штатного маршруту.

Будова та причини заміни

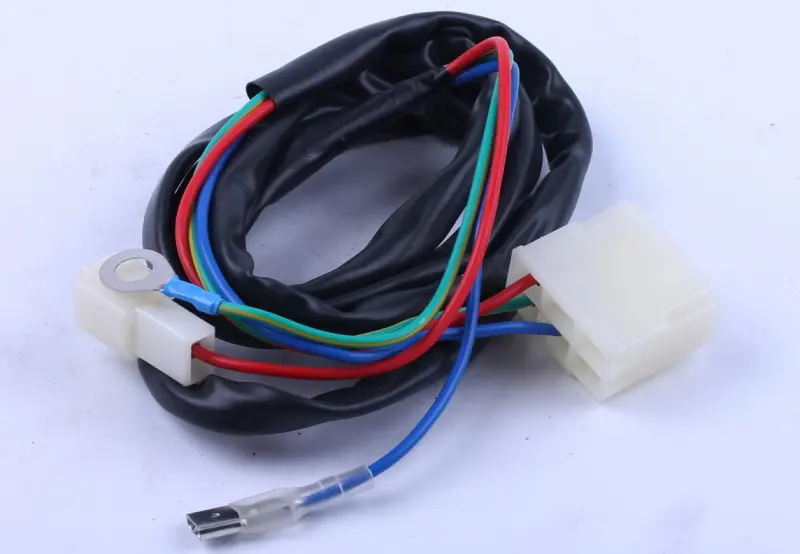

Проводи зібрані в спільну чорну оболонку з окремими відгалуженнями. На кінцях є білі з’єднувальні колодки, кільцевий наконечник та окремий плоский контакт у прозорій ізолювальній оболонці. Кожне з цих з’єднань має відповідати своїй парній частині на техніці: значення мають форма корпусу, розташування контактів і спосіб кріплення наконечника.

Підставою для заміни джгута можуть бути протерта оболонка, тріщини ізоляції, зламані біля роз’єму проводи або сліди перегрівання контактів. Перевірити проводку варто й тоді, коли підключене обладнання працює з перебоями під час вібрації, клеми окислилися або перестали щільно триматися. Повторне пошкодження на тій самій ділянці часто пов’язане з натягом, тертям об гострий край чи близькістю гарячої поверхні. Цю причину потрібно усунути під час заміни.

Як перевірити відповідність

Зіставте новий джгут зі знятою проводкою та схемою підключення двигуна. Зверніть увагу на кількість колодок, їхню форму, зайняті гнізда, положення фіксаторів і тип окремих наконечників. Перевірте довжину відгалужень та місця їхнього виходу зі спільної оболонки. Кожен провід має діставати до потрібного з’єднання без натягу, а зайві петлі не повинні потрапляти до рухомих деталей. Кільцевий наконечник звірте з його кріпленням, залишивши місце для плавного вигину проводу.

Колір ізоляції допомагає розрізняти проводи, проте не замінює перевірку призначення контактів за схемою. Навіть колодки однакової форми можуть мати інше розташування підключень. Помилка здатна спричинити коротке замикання, нагрівання проводів або відмову приєднаного обладнання. Збігу зовнішньої форми роз’єму недостатньо: потрібно перевірити відповідність кожного виводу.

Прокладання та підключення

Заміну виконуйте на зупиненому двигуні, коли він охолоне. Якщо техніка має акумулятор, спочатку від’єднайте мінусову клему. Перш ніж знімати старий джгут, позначте місця підключення та запам’ятайте розташування кріплень. Огляньте парні колодки й контакти: обгорілі, розхитані або сильно окислені з’єднання потребують відновлення чи заміни разом із проводкою. Також перевірте тримачі та захисні деталі там, де проводи проходять крізь металеві отвори.

Прокладіть джгут штатним шляхом, залишаючи відстань до вихлопу, рухомих частин і гострих крайок. Кріплення не повинні стискати оболонку, а відгалуження — натягуватися від вібрації. З’єднуйте колодки, тримаючи їх за корпуси; не тягніть за проводи й не втискайте контакти силоміць. До подавання живлення перевірте всі підключення та переконайтеся, що немає оголених ділянок. Після перевірки роботи огляньте прокладання ще раз: роз’єми мають залишатися щільно з’єднаними, а джгут — не торкатися нагрітих деталей.
