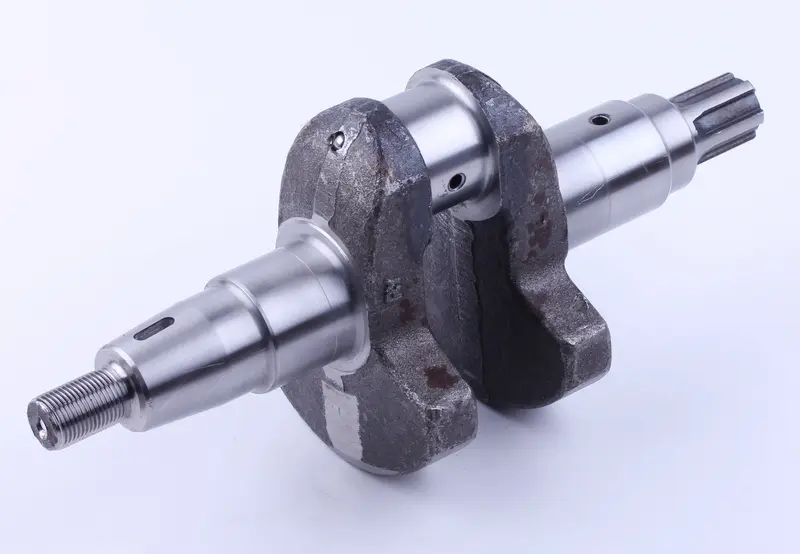

Колінвал для мотоблока 186F (9 к.с.), голий, під шліци Ø25 мм, посадки підшипників 40/40 мм, AMG

Колінвал для двигуна мотоблока 186F (9 к.с.) перетворює рух поршня через шатун на обертання, яке передається приводу техніки. Виконання — голий, під шліци Ø25 мм, з посадочними місцями підшипників 40/40 мм. Позначення — AMG. Для правильної заміни звіряють не лише модель двигуна, а й геометрію вала: вона визначає посадку в картері та з’єднання з приводом.

Будова колінвала

Шатунна шийка зміщена відносно осі обертання. Її з опорними частинами поєднують щоки з противагами, а кінці вала мають ступінчасту форму. На одному кінці є шліци, на іншому — зовнішня різьба та поздовжній паз. Опорні шийки призначені для підшипників, шатунна сприймає зусилля від шатуна, а противаги беруть участь в урівноваженні механізму.

Стан шийок і точність посадок впливають на роботу двигуна під навантаженням. Задири або виробіток у місцях контакту з підшипниками та шатуном порушують роботу цих з’єднань. Тривала експлуатація зі значним зносом може пошкодити суміжні деталі, тому здатність двигуна запускатися ще не свідчить про справність колінвала.

Ознаки зношення

Стукіт у нижній частині двигуна, посилення вібрації, люфт і металеві частинки в мастилі — приводи перевірити кривошипний механізм. За самими симптомами колінвал не бракують: потрібні огляд після розбирання та вимірювання. На шийках шукають задири й нерівномірний знос, на посадках підшипників — сліди їх прокручування. Окремо перевіряють цілісність різьби, паза та шліців.

До пошкоджень часто призводять нестача мащення, забруднення мастила, перевантаження та зношені опори. Тріщини, деформація або вихід розмірів за допустимі межі двигуна потребують заміни чи фахової оцінки можливості відновлення. Причину несправності усувають до встановлення нового вала, інакше пошкодження може повторитися.

Як перевірити відповідність

Розмір 40/40 мм означає два посадочні місця підшипників діаметром 40 мм кожне. Позначення Ø25 мм стосується шліцевого кінця. Крім діаметра, порівнюють кількість і профіль шліців, довжину кінця вала та розташування упорів. Однаковий діаметр ще не забезпечує правильного з’єднання з відповідною деталлю приводу.

Зі знятим колінвалом звіряють загальну довжину, відстані між уступами, розміри шатунної шийки, різьбу та положення поздовжнього паза. Також перевіряють ділянки під сальники й розташування отворів. Різниця в геометрії може спричинити осьове зміщення, затискання вала або перешкодити правильному складанню картера. Виконання «голий» враховують під час підготовки до ремонту: потребу в суміжних деталях визначають окремо.

Заміна та контроль складання

Для встановлення колінвала двигун розбирають. Картер і доступні масляні канали очищають, перевіряють шатунне з’єднання, підшипники та сальники. Зношені опори й пошкоджені ущільнення замінюють, для розібраних стиків підбирають прокладки. Під час установлення підшипників зусилля прикладають до відповідного кільця, не передаючи його через тіла кочення.

Поверхні тертя змащують під час складання, а кріплення затягують відповідно до вимог двигуна. До запуску перевіряють осьовий зазор і вільне обертання колінвала без заїдань. Після складання контролюють герметичність і відсутність стороннього стукоту. Якщо вал обертається туго, спочатку усувають причину: спроба припрацювати затиснутий механізм запуском двигуна може пошкодити шийки та опори.
