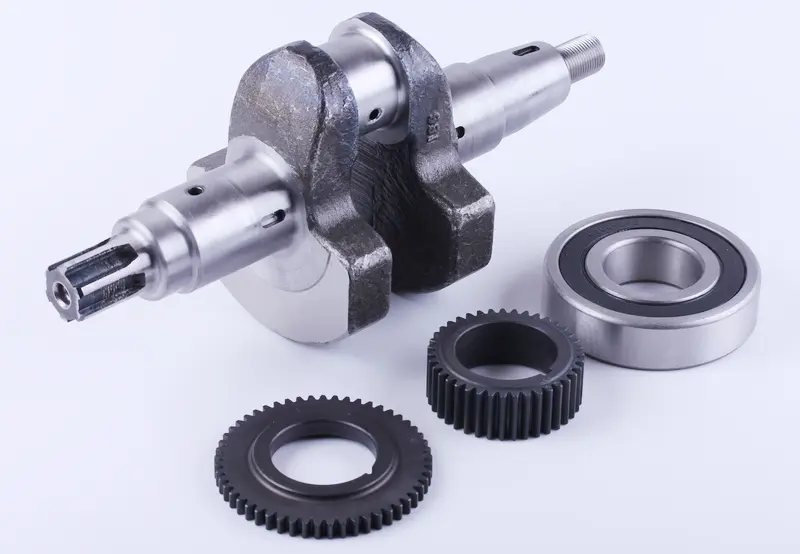

Колінвал для мотоблока 186F (9 к.с.), під шліци, Ø25 мм, із шестернями та підшипником AMG

Колінвал для двигуна мотоблока 186F (9 к.с.) зі шліцьовим кінцем і позначенням діаметра Ø25 мм, із шестернями та підшипником. Через шатун вал сприймає зусилля поршня й перетворює його зворотно-поступальний рух на обертання, яке далі передається до трансмісії мотоблока.

Як працює колінвал

Шатунна шийка розташована зі зміщенням відносно осі вала. Саме така будова дозволяє отримувати крутний момент під час руху поршня. Корінні шийки слугують для опори колінвала в картері, а противаги беруть участь в урівноваженні кривошипного механізму. Кінці вала мають різні приєднувальні ділянки, тож під час підбору слід порівнювати обидва кінці, а не лише шліцьове з’єднання.

Шестерні передають обертання через зачеплення із суміжними деталями двигуна, підшипник забезпечує опору вала під час обертання. Кожна деталь має зайняти своє посадкове місце з правильним положенням і фіксацією. Для шліців потрібен точний збіг профілю з відповідною деталлю з’єднання.

Ознаки зношення

Стук у нижній частині двигуна, відчутний люфт, задири на шийках або пошкоджені посадкові поверхні — привід перевірити колінвал. Зношені шліци чи зірвана різьба можуть порушувати кріплення деталей на його кінцях. Водночас сам звук не визначає причину несправності: стукіт буває пов’язаний із підшипниками або шатунним з’єднанням. Потребу в заміні вала встановлюють після розбирання й огляду поверхонь, що працюють у парі.

Недостатнє змащення, забруднена олива, перегрів і надмірне навантаження сприяють пошкодженню шийок та опор. Якщо на старій деталі залишилися глибокі подряпини чи сліди прихоплення, потрібно з’ясувати їхню причину. Усунення лише пошкодженого вала не захищає нову деталь від повторного зношення за тих самих умов роботи.

Підбір за знятою деталлю

Порівняйте загальну довжину колінвалів, діаметри й розташування опорних шийок, форму кінців та відстані між посадковими ділянками. На шліцьовому кінці звірте кількість шліців, їхній профіль і довжину. Перевірте також різьбу, пази та упорні буртики. Позначення Ø25 мм потрібно враховувати разом з іншими розмірами: збіг одного діаметра ще не забезпечує правильного встановлення.

Для шестерень мають збігатися кількість зубців, ширина зубчастих вінців, посадкові отвори та спосіб фіксації. Підшипник звіряють за маркуванням, внутрішнім і зовнішнім діаметрами, шириною та потрібним виконанням опори. Помилка в цих параметрах може спричинити люфт, надто туге обертання або порушення зачеплення навіть тоді, коли вал поміщається в картері.

На що зважати під час заміни

Для встановлення колінвала двигун розбирають. Перед складанням очищають посадкові поверхні й оливні канали, перевіряють з’єднання із шатуном, опори в картері, сальники та шестерні, що працюватимуть у парі з новими. Зношені ущільнення й пошкоджені суміжні деталі замінюють; стан прокладок перевіряють під час складання.

Шестерні та підшипник насаджують відповідними оправками, прикладаючи зусилля до поверхні, яку запресовують. Коли підшипник встановлюють на вал, зусилля не повинно проходити через тіла кочення. Дотримуються положення шестерень і установчих міток відповідного зачеплення. Після складання перевіряють осьовий зазор та вільне обертання згідно з вимогами двигуна. Перекіс, хибне положення шестерні або невідповідна посадка можуть призвести до заклинювання й повторного пошкодження деталей.
