Вкладиші шатуна для мотоблока 186F (9 к.с.) AMG

Вкладиші шатуна для двигуна мотоблока 186F (9 к.с.) AMG працюють у нижній головці шатуна, що охоплює шатунну шийку колінвала. Це поверхні підшипника ковзання: під час роботи між ними та шийкою має утримуватися оливна плівка. Правильно підібраний зазор дає колінвалу вільно обертатися та забезпечує належні умови змащування навантаженого з’єднання.

Будова та ознаки зношення

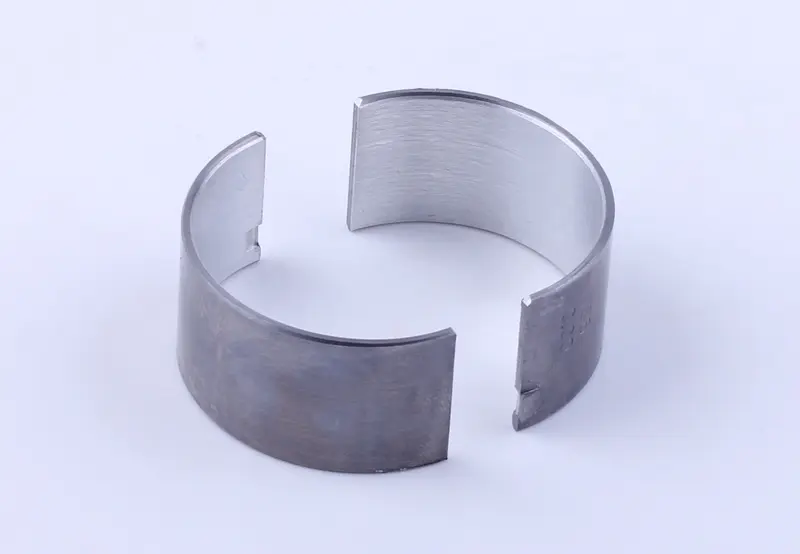

Вкладиші виконані як тонкостінні напівкруглі оболонки з установними виступами на краях. Внутрішній бік працює біля шийки колінвала, а зовнішній щільно прилягає до посадочної поверхні шатуна або його кришки. Під час складання потрібно зберегти правильне положення половин і сумістити виступи з відповідними виїмками.

Стукіт у нижній частині двигуна, надмірний зазор у шатунному з’єднанні, задирки та сліди перегрівання на вкладишах є приводом розібрати й перевірити це місце. Визначати несправність лише за звуком не варто: стан деталей оцінюють оглядом і вимірюваннями. Після роботи з недостатнім змащуванням або забрудненою оливою також перевіряють поверхні тертя, навіть якщо вкладиші ще не мають значних видимих пошкоджень.

Як підібрати заміну

Зіставте позначення двигуна, розміри знятих деталей і стан шийки колінвала. Перевірте ширину та товщину вкладишів, форму торців і розташування установних виступів. Якщо конструкція передбачає отвори чи канавки для оливи, вони мають відповідати каналам і посадочним місцям шатуна. Подібний вигин оболонки сам по собі не означає, що деталь підходить за розміром.

З’ясуйте, чи проходила шатунна шийка шліфування. Оброблений колінвал може потребувати вкладишів ремонтного розміру; його визначають за виміряним діаметром шийки та потрібним оливним зазором. Товщина старого вкладиша після тривалої роботи вже могла змінитися через зношення, тому копіювати її без перевірки всього з’єднання неправильно.

Що врахувати під час монтажу

Розбираючи шатун, зберігають положення його кришки. Посадочні поверхні очищують від оливи, бруду та залишків попередніх вкладишів, оглядають на наявність забоїн. Половини встановлюють у свої місця без перекосу, суміщаючи виступи з виїмками. Зовнішній бік вкладишів і поверхні під ними мають бути чистими та сухими, а поверхні тертя під час складання змащують чистою моторною оливою. Підпилювати виступи чи зменшувати товщину оболонок шліфуванням не можна.

Кріплення кришки затягують із моментом і в послідовності, передбаченими для двигуна. Після складання контролюють зазор і перевіряють, чи обертається колінвал без заїдань. Одночасно оглядають шийку, посадочні поверхні шатуна та кришки, а також їхнє кріплення. Якщо шийка має задирки або овальність, а посадочне місце пошкоджене, самі нові вкладиші не відновлять правильну роботу з’єднання.

Замалий зазор порушує умови змащування й може спричинити перегрівання та заклинювання. Завеликий зазор посилює ударні навантаження й прискорює зношення колінвала. До запуску усувають причину пошкодження попередніх вкладишів і перевіряють надходження оливи до з’єднання, щоб нові поверхні не почали працювати в тих самих несприятливих умовах.
