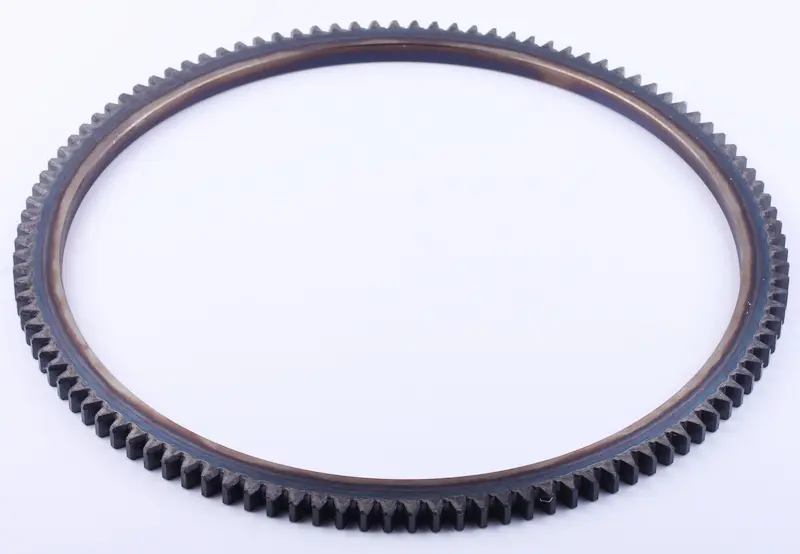

Вінець маховика мотоблока 186F, 9 к.с., 110 зубців, AMG

Вінець маховика для мотоблока з двигуном 186F потужністю 9 к.с. має 110 зубців. Через це зубчасте кільце стартер обертає маховик і колінчастий вал під час запуску двигуна. Позначення виробу — AMG. Деталь потрібна для відновлення зачеплення зі стартерною шестернею: коли пошкоджені зубці вінця, встановлення іншого стартера саме по собі не усуває причину проковзування під час запуску.

Будова та призначення

Зубці розташовані по зовнішньому колу, а внутрішня поверхня кільця слугує для посадки на маховик. Шестерня приводу стартера входить у зачеплення з вінцем і передає зусилля для прокручування двигуна. Стан зубців та положення кільця однаково важливі: через перекіс або зміщення шестерня контактує з вінцем неправильно, навантаження розподіляється нерівномірно й прискорює зношування.

Ознаки пошкодження

Вінець перевіряють, якщо під час запуску чути скрегіт чи удари, шестерня прослизає або стартер обертається без прокручування двигуна. Оглядати потрібно все коло, адже відколи, тріщини, зім’яті краї та заокруглені від зносу зубці можуть бути лише на окремій ділянці. Самого звуку недостатньо для висновку: подібні прояви бувають і через несправність приводу стартера, тому оглядають обидві деталі зачеплення.

До пошкодження зубців призводять неповне зачеплення, послаблене кріплення стартера та його вмикання, коли двигун уже працює. Якщо причину залишити, новий вінець також швидко зношуватиметься. Під час заміни перевіряють стан шестерні приводу, її переміщення та кріплення стартера. На маховику оглядають посадочну поверхню. Пошкоджену шестерню доцільно замінити разом із вінцем, щоб вона не розбивала нові зубці.

Як перевірити відповідність

Порівняйте зняту деталь із новою за кількістю зубців, зовнішнім і посадочним діаметрами, шириною кільця та профілем зубців. Зверніть увагу на фаски й розташування зубчастої частини відносно посадки. Збіг кількості зубців не замінює перевірку решти параметрів: вінець має відповідати конкретному маховику та шестерні стартера. Вимірюйте очищену деталь, щоб задирки й забруднення не спотворювали розміри.

На що зважати під час монтажу

Спочатку від’єднують живлення стартера та відкривають доступ до маховика. До демонтажу запам’ятовують або позначають положення старого кільця й орієнтацію фасок. Спосіб зняття та встановлення визначають за ремонтною документацією двигуна. Якщо посадка передбачає нагрівання, дотримуються встановленого режиму, а не визначають температуру навмання. Не можна передавати монтажне зусилля через зубці. Поверхню під вінець очищають і перевіряють, чи немає пошкоджень, які завадять рівній посадці.

Після складання контролюють, чи рівномірно кільце сіло по всьому колу, чи немає перекосу та зміщення. Перед пробним запуском перевіряють входження шестерні в зачеплення та її вільний вихід. Невідповідний діаметр, профіль зубців або положення вінця можуть спричинити заклинювання, скрегіт і відколи. Якщо стартер прослизає або чути удари, запуск припиняють і повторно перевіряють посадку та зачеплення, щоб не пошкодити нову деталь.
