Прокладка випускного колектора мотоблока 177F (9 к.с.) AMG

Прокладка випускного колектора для двигуна мотоблока 177F (9 к.с.) AMG ущільнює з’єднання випускного каналу з приєднаним до нього фланцем. Вона утримує відпрацьовані гази всередині випускного тракту, перекриваючи шлях витоку через стик. Порушення щільності цього з’єднання часто супроводжується кіптявою біля фланця та різкішим звуком вихлопу поблизу двигуна.

Будова прокладки

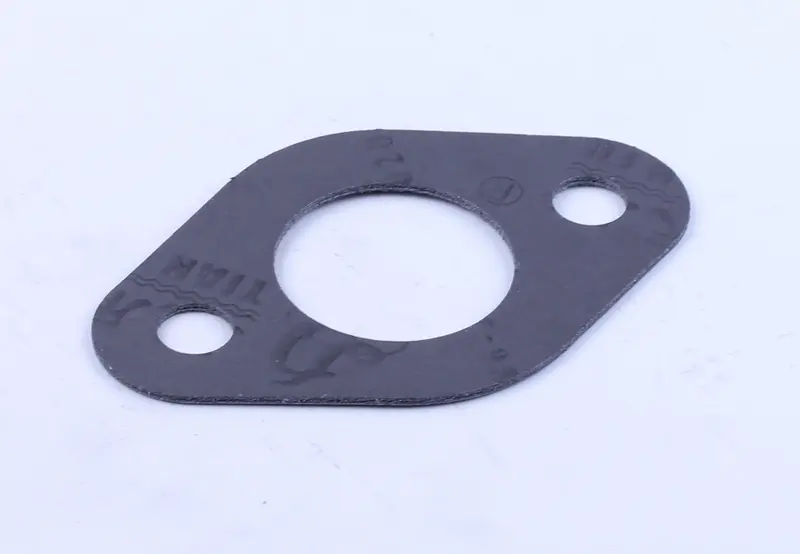

Деталь має плоску форму, велике кругле прохідне отвір та два менші отвори для кріплення з обох боків. Зовнішній контур видовжений, із заокругленими кінцями. Під час затягування фланця прокладка стискається між двома прилеглими поверхнями й ущільнює їхній стик. Прохідний отвір має збігатися з випускним каналом, а отвори для кріплення — забезпечувати посадку без натягування та зміщення.

Ознаки зношення

Перевірити прокладку варто, якщо навколо з’єднання з’явилися чорні сліди, чути різке цокання вихлопу або гази прориваються з-під фланця. На знятій деталі можуть бути прогари, тріщини, розриви чи ділянки з нерівномірним обтисненням. Причиною буває не лише пошкодження самого ущільнення, а й ослаблене кріплення, перекошений фланець або дефект його площини. Якщо не усунути таку причину, нова прокладка також може швидко втратити щільність.

Як перевірити відповідність

Порівняйте нову деталь зі знятою прокладкою та місцем встановлення. Звірте зовнішній контур, діаметр прохідного отвору, розміри отворів для кріплення та відстань між їхніми центрами. Товщину слід обирати відповідно до вимог з’єднання: стара прокладка вже стиснута, тому її вимірювання потребує врахування обтиснення. Ущільнювальна частина повинна покривати посадкову площину навколо каналу, а всі отвори — збігатися без підгинання країв.

Замалий прохідний отвір здатний частково перекрити канал, і його край опиниться безпосередньо в потоці гарячих газів. Помилка у відстані між отворами не дасть рівно посадити фланець. Не розтягуйте прокладку на шпильках і не розширюйте отвори, щоб пристосувати невідповідну деталь. Кілька прокладок, складених разом замість однієї правильно підібраної, також ускладнюють рівномірне притискання та не усувають дефектів фланця.

Заміна та контроль стику

Розбирайте з’єднання після охолодження двигуна. Зніміть фланець і приберіть залишки старої прокладки та нагар із прилеглих площин. Під час очищення не дряпайте поверхні й не допускайте потрапляння частинок у випускний канал. Огляньте фланець на тріщини та викривлення, перевірте стан шпильок, гайок і різьби. Пошкоджене кріплення замініть. Якщо випускна труба закріплена на опорі, перевірте її положення: перекіс труби не повинен навантажувати стик.

Покладіть нову прокладку, сумістіть отвори та спочатку наживіть кріплення. Затягуйте його рівномірно, дотримуючись послідовності й моменту, наведених у настанові до двигуна. Герметик використовуйте лише за вимогою виробника. Після складання виконайте пробний запуск і перевірте, чи немає витоку біля фланця, не торкаючись гарячих поверхонь. Якщо гази продовжують прориватися, охолодіть двигун і повторно перевірте посадку та стан з’єднання; довільне збільшення зусилля затягування може пошкодити кріплення.
