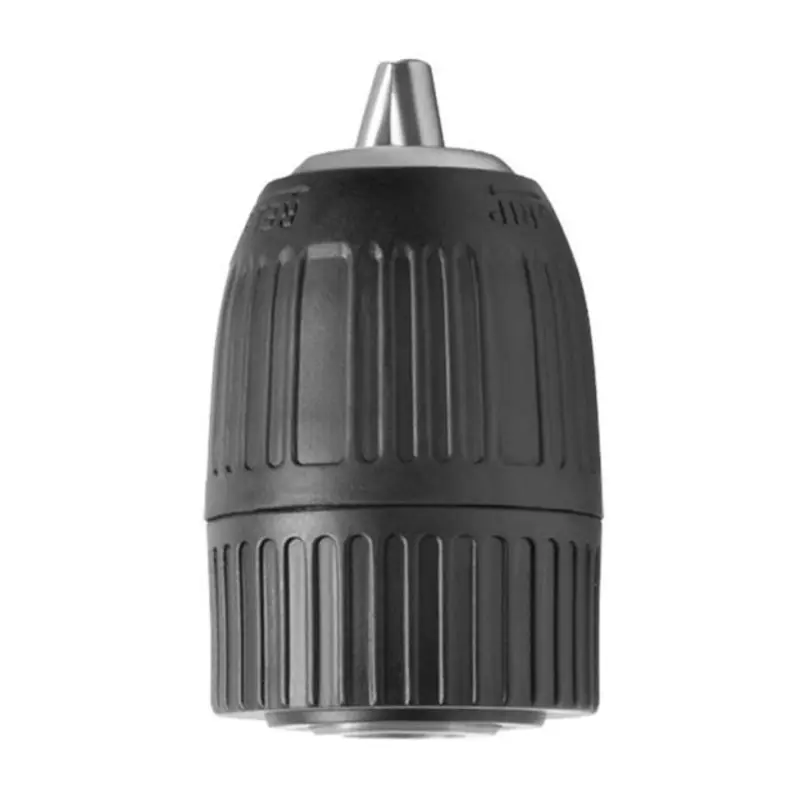

Патрон для дриля самозатискний 3/8 × 24, 1,0–10,0 мм

Самозатискний патрон для дриля з посадковою різьбою 3/8 × 24 утримує свердла з хвостовиком діаметром 1,0–10,0 мм. Він кріпиться на шпинделі, центрує хвостовик і передає обертання від інструмента до свердла. Межі затиску стосуються частини, яку охоплюють кулачки, а не обов’язково діаметра різальної частини. Це потрібно враховувати під час добору свердел зі зменшеним хвостовиком.

Як працює затиск

Для зміни свердла окремий патронний ключ не потрібен: патрон затягують руками. Зовні є дві рифлені частини, за які зручно триматися під час обертання затискної муфти. Кулачки мають рухатися узгоджено та охоплювати хвостовик без перекосу. Самозатискне виконання потребує ручного затягування і перевірки фіксації після кожної зміни оснащення.

Приводом до заміни стають проковзування свердла, послаблення затиску під звичайним навантаженням, нерівномірний рух кулачків або заїдання муфти. Зношені затискні поверхні гірше тримають хвостовик, а стружка всередині заважає механізму вільно рухатися. Спроби затиснути оснащення поза допустимим діапазоном також шкодять патрону. Якщо свердло б’є, спочатку перевірте його прямолінійність і люфт шпинделя: новий патрон не виправить дефект цих частин.

Добір до дриля

Позначення 3/8 × 24 означає дюймову посадкову різьбу з номінальним діаметром 3/8 дюйма та 24 витками на дюйм. Саме з нею має збігатися різьба шпинделя. Значення 1,0–10,0 мм визначає діапазон затиску хвостовиків і не характеризує кріплення до дриля. Патрони з однаковими межами затиску можуть мати різні посадки, тому ці два параметри перевіряють окремо.

• Звірте діаметр і крок посадкової різьби зі знятим патроном та шпинделем.
• Перевірте спосіб кріплення старого патрона й наявність додаткового фіксувального гвинта всередині.
• Виміряйте хвостовики потрібних свердел: вони мають відповідати діапазону 1,0–10,0 мм.
• Порівняйте зовнішні габарити та простір для обертання муфт, щоб патрон можна було встановити й затягувати рукою.

Встановлення

Від’єднайте дриль від мережі або зніміть акумулятор, вийміть свердло та розведіть кулачки. Якщо патрон додатково утримує внутрішній гвинт, перевірте напрямок його різьби за інструкцією дриля. Такі гвинти часто мають ліву різьбу, тому звичний напрямок відкручування може бути неправильним. Утримуйте шпиндель і знімайте патрон способом, передбаченим для конструкції інструмента.

Після зняття огляньте витки різьби, опорну поверхню та фіксувальний гвинт, якщо він є. Приберіть стружку й бруд, пошкоджене кріплення замініть відповідним. Накручуйте новий патрон спочатку від руки, без перекосу. Опір із перших обертів — причина зупинитися та повторно звірити різьбу, а не дотягувати силою. Остаточне закріплення виконайте за інструкцією дриля.

Затисніть рівне свердло та коротко перевірте обертання на малій швидкості без навантаження. Зверніть увагу на биття, проковзування хвостовика й послаблення посадки. За будь-якої з цих ознак зупиніть дриль і перевірте кріплення. Невідповідна різьба може пошкодити шпиндель, а слабкий або нерівномірний затиск погіршує точність свердління та утримання оснащення.
