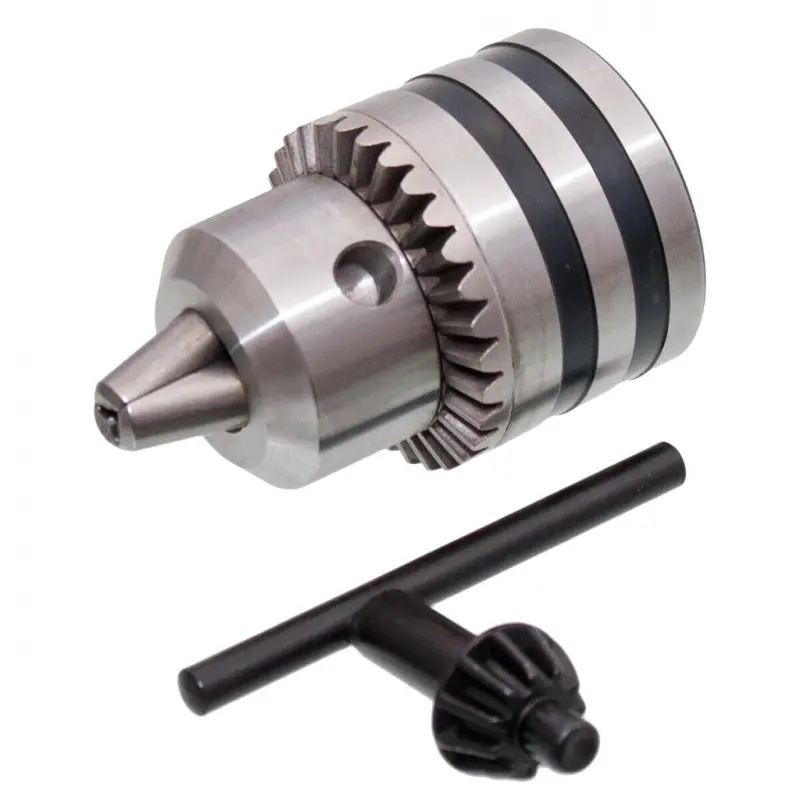

Ключовий патрон для дриля до 16 мм із конусною посадкою та ключем

Ключовий патрон для дриля до 16 мм із конусною посадкою

Патрон призначений для встановлення свердел та іншого оснащення з циліндричним хвостовиком у дриль із відповідним конусним приєднанням. Три кулачки сходяться до центра й утримують хвостовик по колу, а зубчастий вінець приводиться комплектним ключем. Таке виконання доречне під час ремонту інструмента, якщо попередній патрон зношений, пошкоджений, ненадійно тримає свердло або вже не забезпечує нормального регулювання кулачків.

Конструкція та призначення

Модель належить до ключових свердлильних патронів типорозміру до 16 мм. Для затискання ключ вставляють в отвір корпусу так, щоб його шестерня зчепилася із зубчастим вінцем. Обертання ключа переміщує кулачки всередину або назовні: патрон налаштовується під діаметр конкретного циліндричного хвостовика, після чого оснащення затягується з потрібним зусиллям. Зафіксований хвостовик передає обертання від шпинделя до свердла через контакт із трьома кулачками.

Конусна посадка принципово відрізняється від патронів із різьбовим кріпленням. Вона сполучається з відповідним конусом шпинделя або оправки, тому самого збігу максимального діаметра затискання недостатньо. Для правильного вибору мають одночасно відповідати спосіб кріплення, розмір і геометрія конуса, а також потрібний діапазон хвостовиків. Точне позначення конуса визначають за технічною документацією дриля, розмірами попереднього патрона або параметрами встановленої оправки.

Що перевірити перед вибором

• Максимальний діаметр хвостовика: патрон розрахований на оснащення до 16 мм; діаметр потрібних свердел не повинен виходити за межі робочого діапазону.
• Мінімальний діаметр затискання: якщо планується робота тонкими свердлами, заздалегідь зіставте їхні хвостовики з нижньою межею потрібного патрона.
• Конусне приєднання: уточніть стандарт і розмір відповідної посадки дриля або оправки. Конуси з різними позначеннями не є взаємозамінними.
• Стан спряжених поверхонь: на конусі не повинно бути забоїн, вираженої корозії, стружки та інших забруднень, що заважають щільному контакту.
• Умови заміни: порівняйте новий патрон зі знятим за способом кріплення, граничним діаметром і габаритами, які впливають на розміщення біля корпусу інструмента.

Встановлення та робота

Монтаж виконують лише після від’єднання дриля від живлення. Перед посадкою очищають внутрішню поверхню патрона й відповідний зовнішній конус, прибираючи мастило, пил і металеві частинки: конусне з’єднання має контактувати чистими сухими поверхнями. Спосіб остаточного встановлення обирають за інструкцією конкретного дриля або оправки. Не варто намагатися встановити патрон на конус іншого розміру чи компенсувати невідповідність ударами — це не створює правильного прилягання та може пошкодити посадку.

Для встановлення свердла кулачки розводять на достатню ширину, хвостовик вводять по центру й рівномірно затягують ключем. Перед запуском перевіряють, що свердло утримується всіма трьома кулачками без помітного перекосу, а ключ вийнятий із зубчастого вінця. Якщо після заміни з’являється биття, оснащення зміщується під навантаженням або патрон сходить із конуса, роботу припиняють і повторно перевіряють відповідність посадок, чистоту поверхонь та стан шпинделя.

Цей патрон підійде для відновлення дриля, якому потрібне ключове виконання до 16 мм і саме конусний спосіб встановлення. Комплектний Т-подібний ключ дає змогу розводити й затягувати кулачки без окремого добору інструмента. Точний збіг конуса залишається головною умовою сумісності: його перевіряють до монтажу разом із діапазоном діаметрів застосовуваного оснащення.
