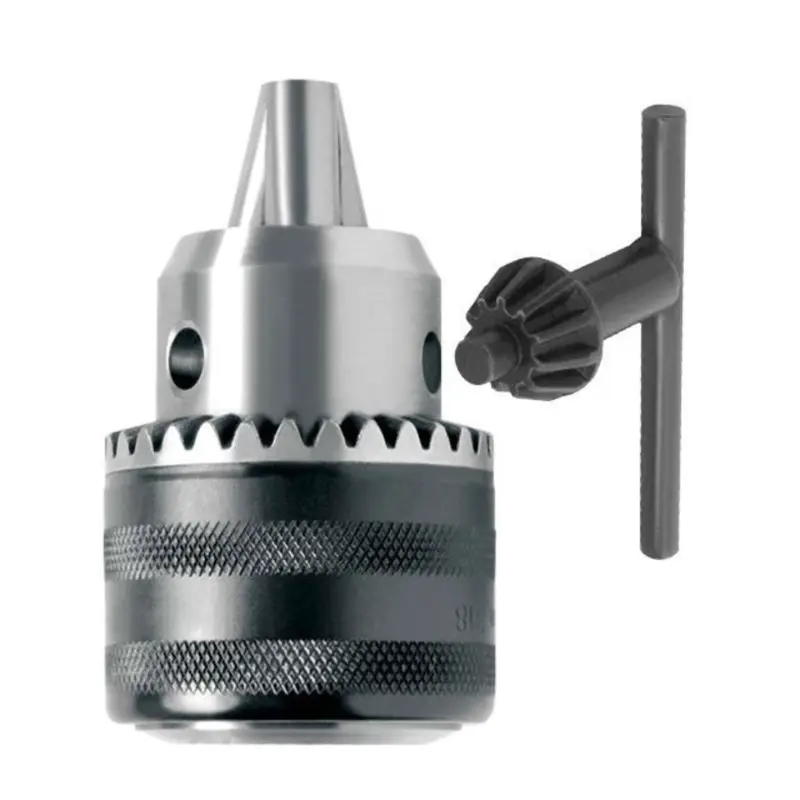

Патрон для дриля з ключем 3–16 мм, різьба 1/2×20

Патрон для дриля з ключем утримує свердла з хвостовиками діаметром від 3 до 16 мм і передає їм обертання від шпинделя. Він потрібен для надійного затискання оснащення під час свердління. Позначення посадки 1/2×20 означає різьбу номінальним діаметром 1/2 дюйма з 20 витками на дюйм. Для заміни звіряють обидва параметри: приєднання до дриля та допустимий діаметр хвостовика.

Як затискається свердло

Кулачки зводять і розводять зубчастим ключем. Його вставляють у бічний отвір та зчіплюють із зубчастим вінцем патрона, після чого обертають у потрібний бік. Затягування відбувається окремим інструментом. Рифлення на зовнішній обоймі допомагає утримувати її рукою, коли готують патрон до затискання. Ключ входить до комплекту; після закріплення свердла його виймають до запуску дриля.

Межі 3–16 мм стосуються саме хвостовика, який охоплюють кулачки. Вони не визначають найбільший діаметр свердління для дриля: можливості залежать від самого інструмента, матеріалу та оснащення. Свердло вставляють рівно, залишаючи достатню довжину хвостовика для захоплення. Різальні канавки не повинні потрапляти в зону затискання.

Ознаки зношення

Патрон перевіряють, якщо свердло прокручується після затягування, кулачки рухаються нерівномірно або механізм заїдає під час розкривання. Пошкоджені зубці вінця заважають працювати ключем, а зношені затискні поверхні гірше утримують хвостовик. Причиною тугого ходу може бути й стружка всередині, тому спочатку оглядають механізм, прибирають забруднення та перевіряють стан свердла.

Якщо оснащення обертається з биттям, варто перевірити прямолінійність хвостовика й люфт шпинделя. Заміна патрона не усуне зношення опори шпинделя. Окремо оглядають ключ: стерті зубці погано входять у зачеплення, ускладнюють затягування та можуть пошкоджувати вінець.

Підбір до дриля

Зіставте зі знятою деталлю посадкову різьбу 1/2×20, межі затискання та спосіб фіксації на шпинделі. Схожа форма корпусу не забезпечує відповідності кріплення. Патрон з іншою різьбою не можна встановлювати із зусиллям: це пошкодить посадку. Перевірте, чи має дриль внутрішній стопорний гвинт і чи є доступ до нього крізь розведені кулачки.

Також звірте зовнішні габарити та відстань до корпусу дриля. Після встановлення патрон має вільно обертатися, не торкаючись сусідніх деталей. Для свердел, якими користуєтеся, перевіряють діаметр і форму хвостовика, а не лише розмір різальної частини. Це допомагає уникнути випадку, коли потрібне свердло неможливо правильно затиснути.

Встановлення та перший запуск

Від'єднайте дриль від мережі або зніміть акумулятор і вийміть свердло. За наявності стопорного гвинта спочатку уточніть напрямок його різьби в інструкції дриля: такі гвинти часто мають ліву різьбу. Знімайте патрон способом, передбаченим для конкретного інструмента, без ударів по кулачках. Очистьте посадку та огляньте різьбу шпинделя, а пошкоджений стопорний гвинт замініть відповідним.

Новий патрон нагвинчують рівно, без перекосу, закріплюють за інструкцією дриля та встановлюють передбачений стопор. Перевірте плавність руху кулачків, затисніть рівне свердло й приберіть ключ. Під час короткого пробного пуску без навантаження стежте за биттям і стороннім тертям. Якщо є люфт або нерівномірне обертання, зупиніть інструмент і перевірте кріплення: неправильна посадка призводить до пошкодження різьби та послаблення патрона.
