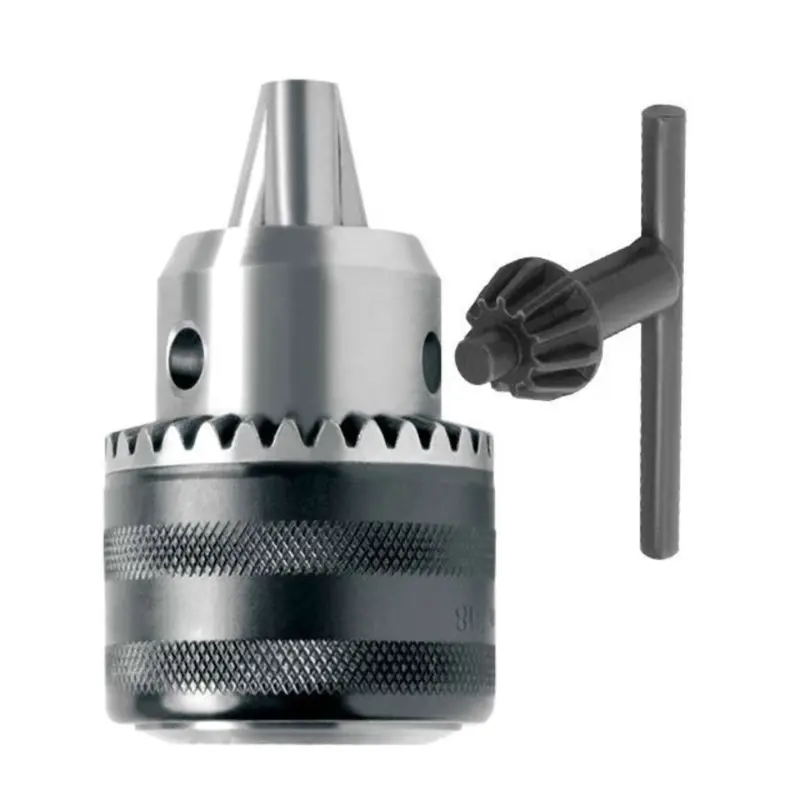

Патрон для дриля з ключем 12 x 1.25, затиск 1,5–13,0 мм

Патрон для дриля з ключем затискає свердло та передає йому обертання від шпинделя. Діапазон затиску 1,5–13,0 мм означає діаметр хвостовика, який можна закріпити між кулачками. Посадкове позначення — 12 x 1.25. Для підбору враховують обидва параметри: потрібний діаметр свердла ще не підтверджує, що кріплення патрона підходить до дриля.

Будова та користування

Під час обертання обойми кулачки сходяться навколо хвостовика. Затягують патрон ключем: напрямний кінець вставляють у бічний отвір, а зубчасту головку зчіплюють із вінцем. Через цю передачу можна затиснути свердло або розвести кулачки для його виймання. Рифлена поверхня зовнішньої обойми допомагає притримувати її рукою, а Т-подібна ручка ключа дає зручний упор під час повороту.

Між кулачками має бути хвостовик свердла, а не різальні крайки чи спіральні канавки. Якщо хвостовик зменшеного діаметра, саме його розмір порівнюють із діапазоном затиску. Можливість закріпити свердло не означає, що дриль розрахований на будь-яке навантаження: діаметр свердління та режим роботи добирають відповідно до можливостей інструмента.

Ознаки зношення

Патрон потребує перевірки, коли свердло прокручується після затягування, кулачки рухаються ривками або сходяться нерівномірно. Пошкоджені зубці вінця, розбиті отвори під ключ і помітне биття також можуть бути причиною заміни. Водночас стружка всередині механізму здатна заважати затисканню, а зігнуте свердло — створювати биття. Тому спочатку перевіряють чистоту механізму та стан оснащення. Заміна патрона не прибере люфт самого шпинделя.

Як підібрати до дриля

Зіставте позначення 12 x 1.25 зі знятим патроном і документацією інструмента. Перевірте спосіб кріплення, параметри посадки на шпинделі та наявність додаткового фіксатора. Однаковий діапазон затиску або близькі розміри корпусу не роблять різні кріплення взаємозамінними. Помилка в посадці може спричинити перекіс, пошкодження шпинделя чи послаблення патрона під час роботи.

Порівняйте також габарити старого патрона й відстань до корпусу дриля. Обойма має вільно обертатися, а біля бічних отворів повинно вистачати місця для ключа. Якщо використовуватимете попередній ключ, перевірте його напрямний кінець і зачеплення зубців. Невідповідний ключ може прослизати, псувати вінець і не давати належного зусилля для затискання свердла.

Заміна та перший запуск

Від'єднайте дриль від мережі або зніміть акумулятор і вийміть свердло. Спосіб демонтажу визначають за конструкцією кріплення. Якщо всередині патрона є фіксувальний гвинт, напрямок його різьби спершу уточнюють в інструкції дриля. Не варто збільшувати зусилля на кріпленні, доки не зрозуміло, як воно зафіксоване.

На звільненому шпинделі очистіть посадкову поверхню, огляньте її на пошкодження та перевірте люфт. Патрон установлюють рівно, без перекосу, і закріплюють способом, передбаченим конструкцією дриля. Для перевірки затисніть пряме свердло, обов'язково вийміть ключ і коротко запустіть інструмент на малих обертах без навантаження. Якщо свердло б'є, прокручується або кріплення слабшає, зупиніть дриль і перевірте правильність установлення та затискання.
