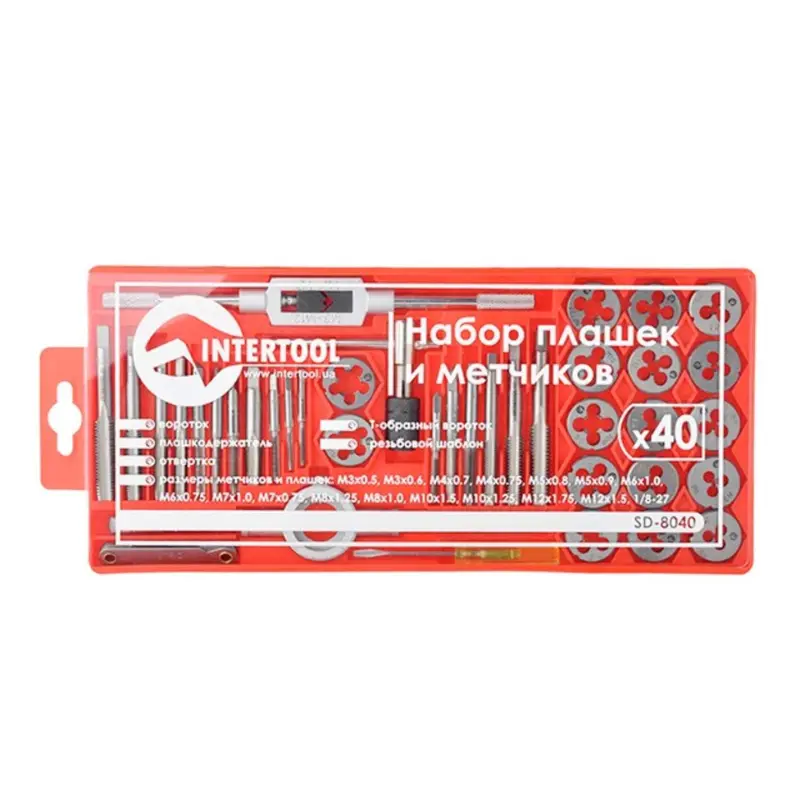

Набір плашок і мітчиків M3–M12, 40 предметів

Набір плашок і мітчиків M3–M12 на 40 предметів призначений для ручного нарізування зовнішньої та внутрішньої різьби. Плашкою обробляють стрижень або різьбовий кінець кріплення, мітчиком — підготовлений отвір. Набір стане в пригоді для виготовлення кріплень і ремонту різьбових з’єднань: ним нарізують нову різьбу та проходять наявну, якщо її витки мають незначні пошкодження.

Інструменти та їхнє призначення

До набору входять круглі плашки, мітчики, вороток для мітчиків, плашкотримач, Т-подібний вороток, викрутка та різьбовий шаблон. У червоному футлярі передбачені окремі гнізда для інструментів, тож їх зручно впорядковувати після роботи й добирати потрібний тримач. 40 предметів — це загальна кількість складників набору.

Різальні кромки плашки утворюють витки на зовнішній поверхні заготовки, а мітчика — всередині отвору. Тримачі дають змогу обертати інструмент вручну та відчувати зміну опору під час різання. Різьбовим шаблоном перевіряють крок: прикладають відповідний профіль до цілих витків і дивляться, чи збігаються вони без проміжків.

Що звірити для підбору

M3–M12 — позначення метричної різьби з номінальними діаметрами від 3 до 12 мм. Окрім діаметра, потрібно визначити крок і напрямок різьби. Позначення вибраного мітчика або плашки звіряють із кріпленням чи відповідною деталлю з’єднання. Якщо різьба зім’ята, для вимірювання беруть її неушкоджену ділянку або справне кріплення з такого самого з’єднання.

Для нарізування внутрішньої різьби отвір свердлять діаметром, підібраним під розмір і крок мітчика. Свердло за зовнішнім діаметром різьби залишить недостатньо металу для повноцінних витків. Під зовнішню різьбу перевіряють діаметр стрижня та готують західну фаску. Окремо враховують матеріал заготовки, глибину отвору й умови відведення стружки. У глухому отворі ці перевірки особливо потрібні.

Як користуватися набором

Заготовку закріплюють так, щоб вона не зміщувалася під навантаженням. Мітчик або плашку надійно фіксують у відповідному тримачі та виставляють уздовж осі отвору чи стрижня. Перші оберти виконують обережно, стежачи за відсутністю перекосу. Для різання застосовують мастильний засіб, придатний для матеріалу заготовки. Періодичний короткий зворотний поворот допомагає ламати стружку; різальну частину очищають у процесі роботи.

Якщо опір різко зростає, роботу зупиняють і перевіряють, чи немає перекосу або забивання стружкою. У глухому отворі залишають запас глибини для західної частини мітчика та стружки: інструмент не повинен упиратися в дно. Після нарізування прибирають залишки стружки й перевіряють різьбу відповідною деталлю. Кріплення має входити без силового закручування ключем.

Оцінка пошкоджень і догляд

Туге вкручування, задирки та зім’яті перші витки — підстава оглянути обидві частини з’єднання. Правильно підібраний мітчик або плашка допомагає прибрати невеликі дефекти. Якщо витки зірвані й металу бракує, повторний прохід не поверне різьбі початкову міцність: знадобиться інший спосіб ремонту або заміна пошкодженої деталі. Помилка з кроком чи робота з перекосом пошкодить і ті витки, що залишалися цілими.

Перед використанням оглядають різальні кромки інструмента. Вищерблення, затуплення та пошкодження профілю можуть спричиняти рвану поверхню різьби й підвищений опір обертанню. Після роботи інструменти очищають, просушують і повертають у футляр. Зіпсований болт або гайку замінюють, щоб вони не пошкодили щойно оброблене з’єднання.
