Бойок для пневмостеплера РТ-1609

Бойок для пневмостеплера РТ-1609 передає удар кріпленню та проштовхує його напрямним каналом у матеріал. Стан ударної крайки й прямолінійність пластини впливають на рівне проходження кріплення та завершення забивання. Деталь використовують під час ремонту ударного механізму, коли встановлений бойок зігнувся, зламався або має пошкоджений кінець.

Будова та призначення

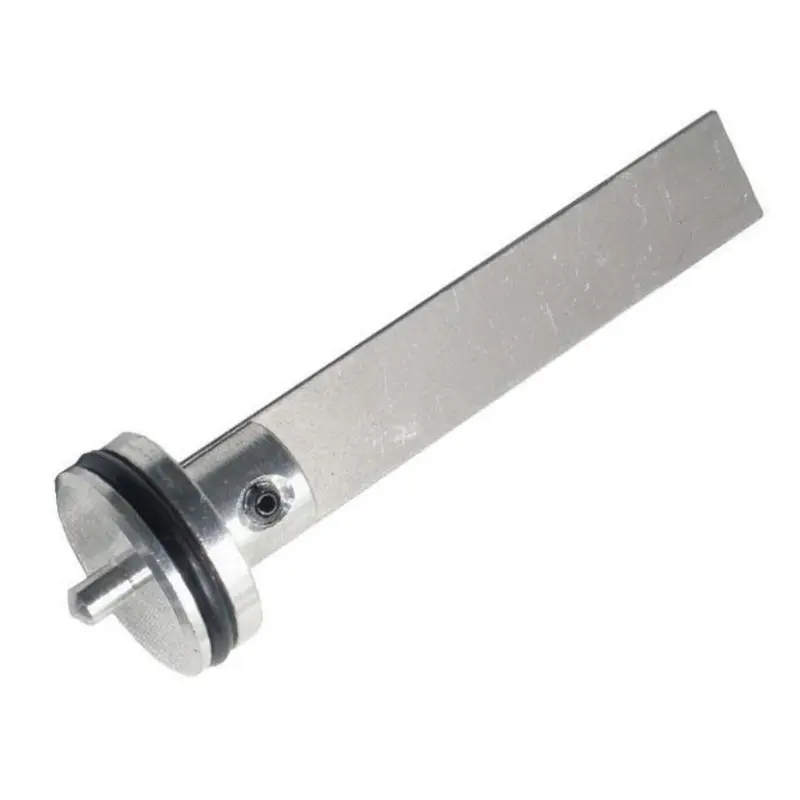

Бойок має довгу плоску ударну пластину та круглу поршневу частину з чорним кільцем по колу. Біля основи пластини розташоване бічне кріплення, а з протилежного боку круглої частини виступає короткий штифт. Пластина проходить усередині напрямної, тому її переріз і положення відносно поршневої частини мають відповідати посадці в інструменті. Викривлена пластина або зам'ята крайка можуть чіплятися за канал і спричиняти застрягання кріплення.

Ознаки пошкодження

Бойок варто оглянути, якщо степлер регулярно не добиває кріплення, перекошує його або пластина не повертається з каналу. Після розбирання перевіряють ударний кінець на відколи й зминання, а вздовж пластини шукають вигини, тріщини та задири. Підставою для заміни є порушення форми чи цілісності деталі, яке заважає її руху або передачі удару. Схожі прояви можуть виникати й через несправності поруч: разом із бойком оглядають напрямну, ущільнення та деталі повернення.

Як підібрати заміну

Порівняйте загальну довжину, ширину й товщину пластини, обриси її кінця, діаметр і висоту круглої частини зі знятим бойком. Зверніть увагу на розташування пластини відносно основи, місце бічного кріплення та виступ штифта. Для кільця потрібно звірити форму й розміри посадкової канавки. Самої подібності обрисів недостатньо: товстіша пластина може затискатися в напрямній, а відмінність у довжині змінює положення ударного кінця під час руху поршня.

Розміри зручніше перевіряти вимірювальним інструментом. Водночас зламаний або стертий кінець не слугує точним зразком: після пошкодження довжина та форма вже могли змінитися. Тоді додатково звіряють посадкові місця й документацію степлера. Не намагайтеся пристосувати невідповідний бойок ударами чи сточуванням пластини. Така підгонка може порушити її положення в каналі та спричинити повторне заклинювання.

Що врахувати під час заміни

До розбирання від'єднайте повітряний шланг, скиньте залишковий тиск і вийміть кріплення з магазина. Зафіксуйте орієнтацію старого бойка та послідовність розташування ущільнень і деталей повернення. Приберіть із напрямного каналу уламки й забруднення, перевірте поверхні на задири. Пошкоджені ущільнення та зношені деталі, що контактують із бойком, варто замінювати під час цього ж ремонту, якщо їхній стан заважає нормальному руху механізму.

Новий бойок установлюють у тому самому положенні, стежачи, щоб кільце не перекрутилося й не потрапило між затиснутими поверхнями. Мастило, порядок складання та затягування кріплень мають відповідати інструкції степлера. Після складання випробуйте інструмент на пробному матеріалі, спрямовуючи вихід кріплення в безпечний бік. Якщо з'являється витік повітря, заїдання або неповне повернення, припиніть перевірку та огляньте посадку бойка. Підвищення тиску не усуває невідповідність деталі й може посилити пошкодження.
