Бойок для перфоратора Stern 26 B

Бойок для перфоратора Stern 26 B

Деталь призначена для ремонту ударного механізму перфоратора Stern 26 B. Бойок приймає ударний імпульс усередині механізму та передає його далі на хвостовик установленого бура або долота. Так енергія доходить до оснащення під час буріння з ударом і довбання. Під час добору цю позицію розглядають як внутрішню запчастину визначеної форми, а не як універсальну приналежність для будь-яких перфораторів.

Призначення та конструкція

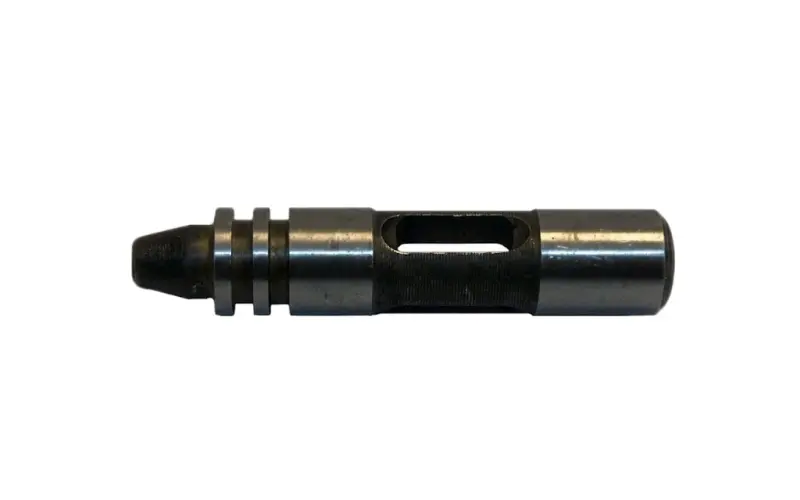

Корпус бойка має ступінчасту циліндричну форму. На одному кінці розташована звужена робоча ділянка, поруч виконані дві кільцеві проточки; середня частина має поздовжнє вікно, а протилежний кінець відрізняється збільшеним циліндричним діаметром. Усі ці ділянки беруть участь у посадці та русі деталі всередині механізму, тому під час заміни важлива не лише загальна довжина, а й взаємне розташування кожного переходу, паза та упору.

Під час роботи бойок багаторазово сприймає ударні навантаження. Приводом перевірити цю деталь можуть бути послаблення удару, відсутність нормального довбання, перебої у передаванні імпульсу або виявлене під час розбирання пошкодження. Такі ознаки не завжди пов’язані лише з бойком: одночасно оцінюють стан втулок, ущільнень, ствола, поршня, тарана та інших суміжних деталей. Комплексна діагностика допомагає усунути причину несправності, а не обмежитися заміною однієї позиції.

Що звірити перед вибором

• Модель інструмента. Запчастина розрахована на перфоратор Stern 26 B; позначення та виконання інструмента потрібно перевірити до розбирання.
• Загальну геометрію. Порівняйте довжину, діаметри ступенів, форму звуженого кінця та розміри торцевих ділянок зі знятою деталлю.
• Проточки й вікно. Кількість кільцевих проточок, їхнє положення, довжина та розташування поздовжнього вікна мають збігатися.
• Стан посадкового місця. Зношення втулки, задирки, уламки або пошкодження суміжних поверхонь можуть перешкоджати вільному ходу навіть після встановлення нового бойка.

У перфораторів однієї серії можуть траплятися різні ревізії ударного блока. Тому лише подібності назви інструмента недостатньо: надійніше зіставити стару й нову деталі за всією геометрією. Якщо демонтований бойок зруйнований, основні розміри та положення конструктивних ділянок перевіряють за збереженими фрагментами й деталями посадкового місця.

Заміна та обслуговування

Для встановлення розбирають ударну частину перфоратора в порядку, передбаченому його сервісною схемою. Посадкову порожнину очищають від забруднень і частинок зношення, після чого оглядають напрямні поверхні та суміжні деталі. Бойок установлюють у тому самому напрямку, в якому була розташована штатна деталь. Для обслуговування застосовують мастильний матеріал, передбачений для ударного механізму конкретного інструмента; його тип і кількість визначають за інструкцією перфоратора.

Після складання механізм має рухатися без заклинювання та стороннього опору. Першу перевірку виконують короткочасно, контролюючи відновлення удару й відсутність незвичного шуму. Якщо несправність зберігається, продовжують діагностику ударного блока, адже втрата удару може бути спричинена кількома деталями. Бойок Stern 26 B підходить для планового ремонту або відновлення інструмента за умови повного збігу посадкової геометрії з демонтованою запчастиною.
