Вал коромисел для мотоблока 186F (9 к.с.) AMG

Вал коромисел для мотоблока з двигуном 186F (9 к.с.) утримує коромисла у клапанному механізмі та забезпечує опору для їхнього повороту. Через коромисла рух від штанг передається до клапанів. Коли посадкові поверхні вала зношуються, з’являється зайве переміщення, яке порушує точність роботи механізму й ускладнює регулювання клапанних зазорів. Позначення деталі — AMG.

Будова та ознаки зношення

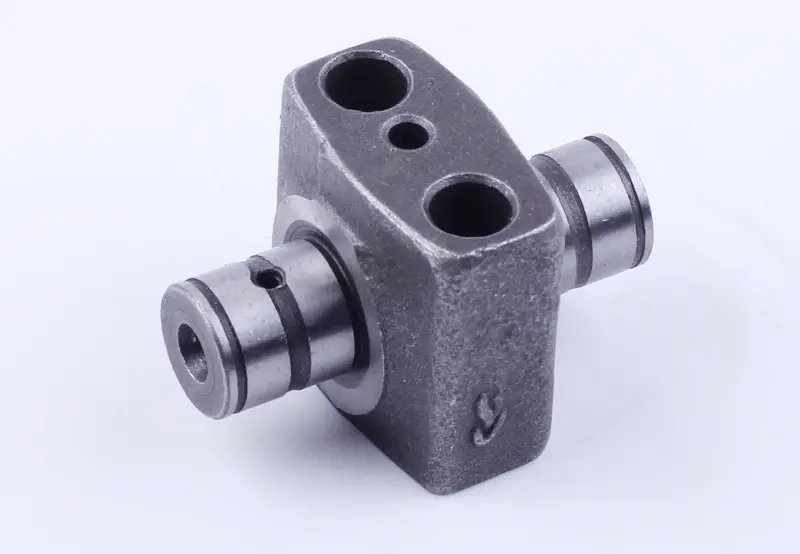

Вал має центральну опору з отворами й циліндричні ділянки, що виступають з обох боків. На кінцях є кільцеві канавки, а на одній із ділянок — поперечний отвір. Для правильного складання мають значення форма опори, розташування отворів і довжина поверхонь, на яких працюють коромисла. Відповідність цих місць перевіряють за демонтованою деталлю.

Приводом оглянути вал стають стукіт під клапанною кришкою, відчутний люфт коромисел або зазори, які знову змінюються після регулювання. Самого шуму недостатньо для висновку про несправність: потрібно перевірити стан поверхонь і сполучених деталей. Вал замінюють за наявності задирів, глибоких подряпин, виробітку на посадках, пошкоджених канавок чи тріщин опори. Брак мастила та забруднення оливи прискорюють зношення поверхонь тертя.

Як перевірити відповідність

Порівняйте загальну довжину старого й нового вала, діаметри та довжину ділянок під коромисла, розміри центральної опори й розміщення кріпильних отворів. Звірте положення кільцевих канавок та отворів для мащення. Маркування двигуна допомагає знайти потрібну деталь, однак остаточний вибір залежить і від посадкових розмірів. Розбіжність може спричинити перекіс, заїдання або надмірний осьовий хід коромисел.

Разом із валом огляньте отвори коромисел, що контактують із його поверхнею. Якщо вони вже зношені, новий вал сам по собі не усуне люфт. Перевірте також кріплення, шайби та фіксатори, які знімаються під час розбирання. Деформовані чи пошкоджені деталі фіксації потребують заміни. Ущільнення клапанної кришки варто оглянути одразу, щоб після складання не довелося повторно відкривати механізм через підтікання оливи.

Підготовка та монтаж

Двигун має охолонути; випадковий запуск на час роботи виключають. Перед зняттям клапанної кришки очищають ділянку навколо неї, а під час розбирання зберігають порядок розташування коромисел, шайб і фіксаторів. Очищення демонтованого вала допомагає побачити виробіток, який приховує забруднення. Посадкові поверхні нової деталі перед установленням змащують чистою моторною оливою.

Опору встановлюють у передбаченому положенні, контролюючи суміщення каналів мащення. Якщо вона не сідає на місце вільно, спочатку перевіряють відповідність і положення деталей, а не стягують їх кріпленням із зусиллям. Порядок та момент затягування беруть із настанови до двигуна. Після закріплення перевіряють рух коромисел, надійність їхньої фіксації та правильне розташування відносно штанг і клапанів. На завершення регулюють клапанні зазори й вручну прокручують механізм, перевіряючи, чи немає заїдань. Помилки встановлення та перекриті канали мащення здатні швидко пошкодити поверхні нового вала.
