Кнопка вимкнення двигуна мотоблока 168F/170F (6,5/7 к.с.) на двигуні AMG

Кнопка вимкнення двигуна мотоблока 168F/170F (6,5/7 к.с.) AMG дає змогу зупиняти мотор перемикачем, установленим безпосередньо на двигуні. Її ставлять замість пошкодженого штатного вимикача або такого, що працює з перебоями. Справна кнопка забезпечує звичне керування зупинкою: достатньо повернути руків’я, не торкаючись проводів і з’єднань.

Будова та позначення

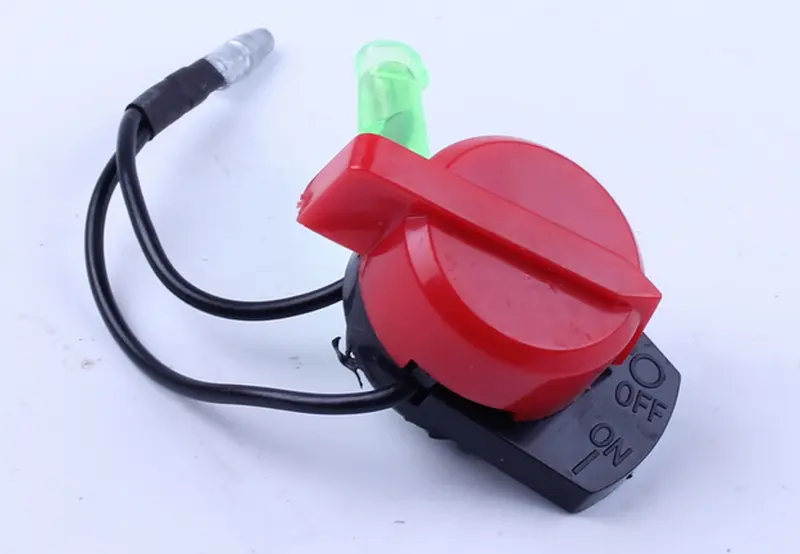

Назва «кнопка» тут означає поворотний вимикач. Він має кругле червоне руків’я з поперечним виступом і чорну основу. За виступ зручно братися пальцями під час перемикання. Від корпусу виходять два проводи з контактними наконечниками, біля з’єднань є ізоляційні оболонки. Для встановлення мають збігатися і кріплення корпусу, і спосіб приєднання проводів.

На основі є написи OFF та ON і символи O та I. Позначення OFF/O вказує на вимкнений стан, ON/I — на увімкнений. Поворот у положення ON дозволяє двигуну працювати, але не запускає його: для цього використовують штатний пусковий пристрій. Після монтажу за цими написами перевіряють положення руків’я.

Ознаки несправності

Вимикач варто перевірити, якщо мотор не зупиняється в положенні OFF, реагує на ворушіння проводів або руків’я перемикається нечітко. Інші причини заміни — тріщина основи, зламаний виступ руків’я, обрив проводу чи пошкоджена ізоляція біля наконечника. Бруд і волога в місцях з’єднання, а також постійний натяг проводів можуть спричинити нестабільний контакт.

Перш ніж міняти кнопку, огляньте прилеглу проводку та з’єднання. Ослаблений наконечник, окислений контакт або перетерта ізоляція іноді спричиняють такі самі перебої, як несправний вимикач. Пошкоджені з’єднання потрібно відновити разом із заміною кнопки, інакше проблема може залишитися навіть після встановлення нової деталі.

Як підібрати заміну

Зіставте стару кнопку з новою за формою основи, способом кріплення та напрямком виходу проводів. Перевірте кількість проводів, тип наконечників і розташування контактів, до яких вони приєднуються. Довжини має вистачати для вільного прокладання без натягу. Навколо руків’я потрібне місце для повного повороту, а корпус не повинен заважати сусіднім деталям.

Схожої форми руків’я для правильного підбору замало. Підключення та робота контактів у кожному положенні мають відповідати штатному вимикачу й схемі конкретного двигуна. Невідповідна основа не дасть нормально закріпити кнопку, інші наконечники ускладнять з’єднання, а помилка з підключенням може перешкодити запуску або зупинці мотора.

Заміна на двигуні

Працюйте із зупиненим та охололим двигуном. Щоб унеможливити випадковий запуск, зніміть ковпачок свічки запалювання. До роз’єднання контактів позначте, як були приєднані проводи. Від’єднуйте наконечники, тримаючись за контактну частину, а не тягнучи за провід. Знявши старий вимикач, огляньте місце кріплення та контакти, які залишаються на техніці.

Закріпіть нову кнопку без перекосу й відновіть підключення за штатною схемою. Прокладіть проводи так, щоб вони не торкалися гарячих поверхонь, рухомих деталей і гострих країв. Ізоляційні оболонки повинні закривати з’єднання. Переконайтеся, що руків’я вільно повертається, встановіть ковпачок свічки та перевірте запуск і зупинку. Якщо мотор продовжує працювати в положенні OFF, експлуатацію припиняють до усунення несправності.
