Вал вижиму зчеплення CB/CG 150/250 AMG

Вал вижиму зчеплення CB/CG 150/250 AMG передає рух від приводу до механізму вимикання зчеплення. Коли водій натискає ручку, зовнішній важіль повертає вал, а його робоча частина діє на вижимний механізм. Завдяки цьому двигун можна роз'єднати з трансмісією під час перемикання передач або зупинки з увімкненою передачею. Від стану посадки та легкості обертання вала залежить чіткість реакції зчеплення на рух ручки.

Будова та ознаки зношення

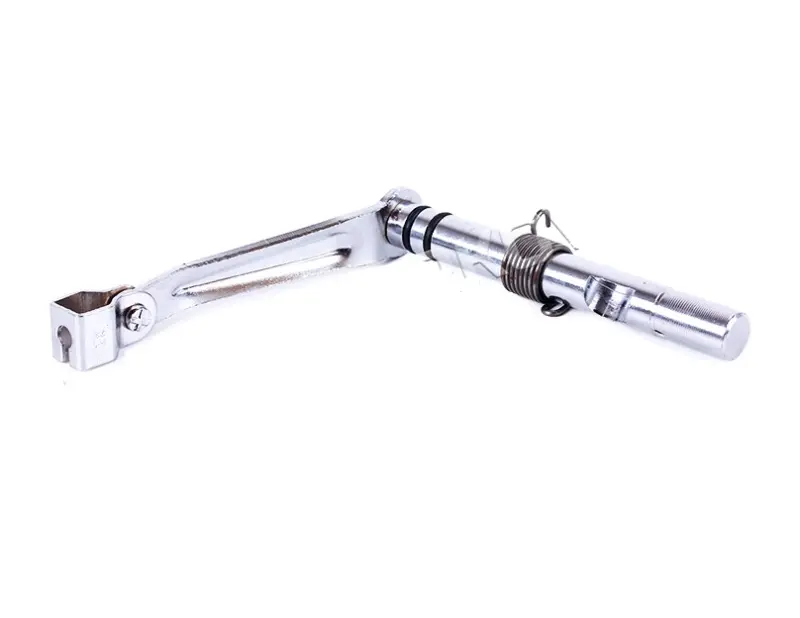

Конструкція має зовнішній важіль із кріпильним болтом, пружину із зачепами та робочу ділянку з вибіркою. На стрижні розташовані два темні кільця. Для встановлення потрібний збіг не лише загальної форми: взаємне положення важеля, пружини й робочої ділянки визначає, як вал входитиме в зачеплення з механізмом усередині кришки та як повертатиметься після відпускання ручки.

Вал варто оглянути, якщо привід заїдає, у посадці з'явився відчутний люфт, важіль погано повертається або хід вижиму став нерівномірним. Причинами заміни бувають вигин стрижня, пошкодження важеля, зношення контактної поверхні чи посадочних ділянок. Сліди оливи біля виходу вала потребують перевірки ущільнення та поверхні під ним. Саме підтікання не є достатньою підставою міняти вал без огляду.

Як перевірити відповідність

Порівняйте зі знятою деталлю загальну довжину, діаметри посадочних ділянок і глибину входження в кришку. Окремо звірте форму робочої вибірки, її відстань від торця та кутове положення відносно важеля. Помилка в цих параметрах змінює робочий хід: зчеплення може вимикатися не до кінця або залишатися частково вимкненим навіть після відпускання ручки.

• Перевірте довжину, вигин і напрямок зовнішнього важеля та форму місця приєднання приводу.
• Зіставте розташування канавок і ділянок ущільнення з посадкою у кришці.
• Звірте напрямок навивки пружини й положення її зачепів із точками кріплення на мотоциклі.
• Переконайтеся, що кріплення важеля дає змогу встановити його в потрібному положенні без перекосу.

На що зважати під час заміни

Перш ніж знімати вал, позначте положення важеля та зачепів пружини, після чого від'єднайте привід. Спосіб доступу й порядок розбирання залежать від конструкції двигуна. Виймайте деталь так, щоб не пошкодити посадочний отвір і поверхні ущільнення. Поруч перевірте втулку або отвір у кришці, ущільнення та деталь вижимного механізму, з якою контактує вал. Зношена посадка залишить люфт і після встановлення нового вала, а пошкоджене ущільнення потрібно замінити.

Очистьте місце встановлення та змастіть контактні ділянки відповідно до вимог обслуговування двигуна. Зачепи пружини мають потрапити у свої точки кріплення, а вал — повертатися без заклинювання. Затягніть кріплення з передбаченим для двигуна зусиллям, під'єднайте привід і відрегулюйте вільний хід. Спочатку перевірте рух механізму та повернення важеля на заглушеному двигуні. Надмірний натяг може спричинити пробуксовування зчеплення, а завеликий вільний хід — завадити повному вимиканню. Якщо рух обмежений або вал заїдає, перевірте його положення й відповідність, а не намагайтеся усунути проблему сильнішим натягуванням троса.
