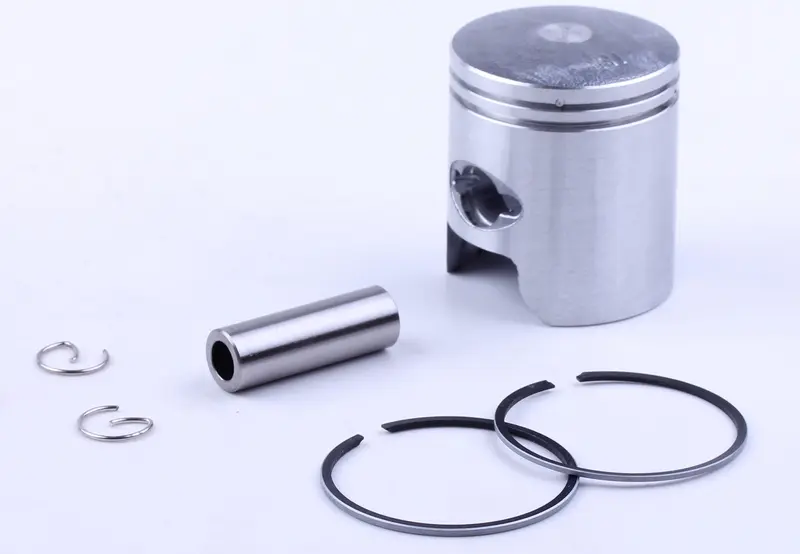

Поршень Honda DIO ZX 65 AMG, ремонтний 0,25, Ø44,25 мм

Ремонтний поршень Honda DIO ZX 65 AMG з позначенням 0,25 і діаметром Ø44,25 мм призначений для заміни поршня під час відновлення циліндро-поршневої групи. Він сприймає тиск згорілої суміші та через поршневий палець передає зусилля шатуну. Поршень разом із кільцями забезпечує ущільнення в циліндрі, необхідне для належної компресії, запуску та роботи двигуна під навантаженням.

Будова та ознаки зношення

У поршня є дві канавки для кілець, отвір під палець і виріз унизу спідниці. Кільця прилягають до стінки циліндра, а спідниця спрямовує рух поршня. Для правильного підбору потрібно враховувати не лише діаметр: висота, положення отвору під палець, форма днища та вирізів також мають відповідати двигуну. Різниця в цих параметрах здатна ускладнити складання або порушити роботу поршневої групи.

Поршень перевіряють, коли двигун втрачає компресію й тягу, важко запускається або працює зі стороннім стукотом. Причину встановлюють після огляду та вимірювань, оскільки такі прояви можливі й за інших несправностей. На демонтованій деталі шукають задири, тріщини, пошкодження спідниці та зношення канавок. Якщо кільця затиснуті або мають надмірний бічний зазор у канавках, заміна лише кілець не розв’яже проблему. Після прихоплення поршня потрібно з’ясувати причину перегрівання чи недостатнього змащення.

Що звірити під час підбору

Позначення 0,25 вказує на ремонтний розмір. Його обирають за вимірами циліндра, а не лише за маркуванням старого поршня. Ø44,25 мм — зазначений діаметр поршня; діаметр розточування визначають з урахуванням потрібного робочого зазору для конкретної пари деталей. Циліндр також перевіряють на овальність і конусність. Новий поршень у нерівномірно зношеному циліндрі не усуне причину втрати компресії та стукоту.

Порівняйте зі знятою деталлю загальну висоту, відстань від днища до осі пальця, діаметр і довжину пальця, розташування канавок та форму спідниці. Кільця мають відповідати канавкам поршня й циліндру. Замалий зазор між поршнем і циліндром створює ризик прихоплення після нагрівання, завеликий — спричиняє стукіт і прискорене зношення. Якщо циліндр раніше розточували або міняли, самої назви скутера для вибору розміру недостатньо: потрібні виміри встановленої деталі.

Підготовка та складання

Під час заміни оглядають дзеркало циліндра, поршневий палець і його підшипник, перевіряють прокладки та очищають поверхні з’єднань. Кільця надягають без надмірного розведення, перевіряють свободу їхнього руху в канавках і зазор у замках відповідно до вимог двигуна. За наявності фіксувальних штифтів у канавках замки кілець розташовують відносно них. Напрямок встановлення поршня визначають за настановою до двигуна та передбаченими виробником мітками.

Палець і поверхні тертя змащують придатною для двигуна оливою. Стопорні кільця повинні повністю сісти у свої канавки; пошкоджені або ослаблені стопори замінюють, адже зміщення пальця може пошкодити циліндр. Під час встановлення циліндра кільця обережно стискають, не проштовхуючи їх силою через край. Перед запуском перевіряють вільний рух механізму вручну. Якщо відчувається заїдання, спочатку знаходять і усувають його причину.
