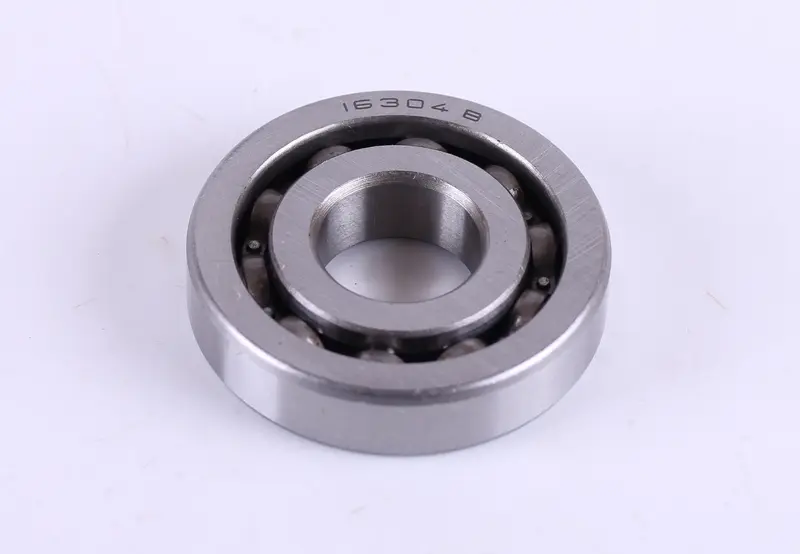

Підшипник колінвала 20×52×12 DIO AF18/27 SC04A47CS32PX1/3A (NT) AMG

Підшипник колінвала 20×52×12 слугує опорою колінчастого вала двигуна скутера DIO AF18/27. Він утримує вал у картері та зменшує тертя під час обертання. Справна опора допомагає зберігати положення вала під навантаженням. Зношення підшипника може спричинити гул, вібрацію та пошкодження деталей, з якими він сполучений.

Будова та позначення

У кульковому підшипнику між внутрішнім і зовнішнім кільцями розташовані кульки. Сепаратор розділяє їх і підтримує відстань між ними. Внутрішнє кільце встановлюється на вал, зовнішнє — у гніздо картера. Під час роботи кульки котяться доріжками кілець, даючи валу змогу обертатися й передаючи навантаження на опору.

Розмір 20×52×12 читається так: внутрішній діаметр — 20 мм, зовнішній — 52 мм, ширина — 12 мм. Індекс SC04A47CS32PX1/3A звіряють повністю, разом із літерами та частиною після косої риски. Маркування 16304 B також враховують під час порівняння зі знятою деталлю. Самої подібності розмірів недостатньо, щоб вважати підшипники з різними індексами взаємозамінними.

Ознаки зношення

Перевірити опору варто, якщо з боку картера посилився гул чи гуркіт, зросла вібрація або з'явився відчутний люфт колінвала. Після розбирання звертають увагу на обертання з ривками, заїдання, пошкоджені доріжки кочення та сепаратор. За одним лише звуком остаточний висновок не роблять: оглядають також вал і місця встановлення кілець.

Підшипник зношується через недостатнє змащування, забруднення, перегрів або неправильне запресовування. Заміна без усунення причини несправності може дати лише короткочасний результат. Під час ремонту перевіряють шийку колінвала, гніздо картера, другу опору та сальники. Задири, сліди провертання кільця й пошкодження ущільнювальних крайок потребують окремої уваги.

Як перевірити відповідність

Зіставте три розміри та повне позначення зі старим підшипником. Додатково звірте будову кілець, наявність захисних елементів і вимоги двигуна до внутрішнього зазору. Однаковий отвір під вал ще не означає правильної посадки: відмінність зовнішнього діаметра або ширини впливає на встановлення в картері та положення суміжних деталей.

Вимірювання виконують на очищеній деталі відповідним вимірювальним інструментом. Якщо кільце проверталося в посадці, перевіряють не лише підшипник, а й розміри шийки вала та гнізда. Нова деталь не компенсує зношення цих поверхонь. Послаблена посадка може призвести до зміщення кільця, шуму й подальшого пошкодження картера або вала.

Зняття та встановлення

Доступ до підшипника отримують за порядком розбирання конкретного двигуна. Для зняття використовують відповідний знімач або пресове оснащення, щоб не пошкодити посадочні поверхні. До складання прибирають бруд і залишки зруйнованих деталей. Сальники та ущільнення, які знімали під час ремонту, оглядають і за потреби замінюють.

Зусилля під час запресовування прикладають до кільця, що сідає з натягом. Для встановлення на вал це внутрішнє кільце, для встановлення в картер — зовнішнє. Передавання зусилля через кульки та перекіс можуть пошкодити доріжки ще до початку роботи. Після складання перевіряють, чи вільно обертається колінвал і чи правильно розташовані деталі. Якщо обертання туге або є заїдання, перевіряють монтаж; запуск двигуна не має слугувати способом припрацювання неправильно встановленої опори.
