Прокладки циліндра Honda DIO ZX Ø40 мм — повний набір

Для чого потрібен набір

Повний набір прокладок циліндра Honda DIO ZX Ø40 мм використовують для відновлення ущільнень після розбирання двигуна. Прокладки компенсують дрібні нерівності між прилеглими площинами та допомагають утримувати герметичність стиків. Вони потрібні під час ремонту циліндра, зняття головки та розкриття з’єднань, у яких попереднє ущільнення обтиснулося, розірвалося або пристало до поверхні.

Позначення Ø40 мм стосується розміру циліндра, для якого підбирають набір. Це не діаметр усіх отворів у прокладках. Крім розміру циліндра, потрібно звіряти контури ущільнень, розташування кріпильних отворів і форму вікон: саме від їхнього збігу залежить правильне прилягання.

Контури та отвори

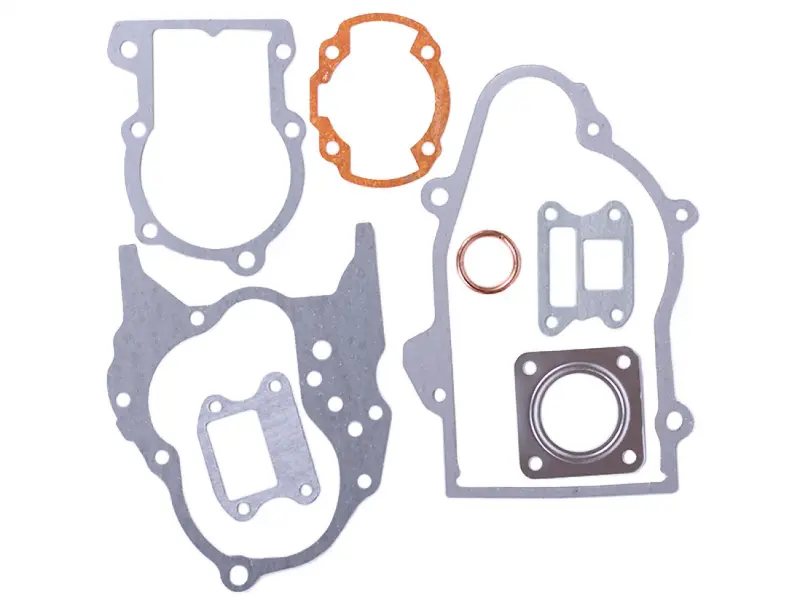

До набору входять прокладки різної форми: великі фігурні, малі з прямокутними вікнами, овальна з отворами по боках і квадратна з круглим отвором та виразним обрамленням. Також є окреме кругле ущільнювальне кільце. Кожна форма відповідає геометрії свого з’єднання, тому прокладка має точно лягати на площину й залишати відкритими потрібні канали.

Зняті ущільнення зручно розкладати відповідно до місць, де вони стояли. Так легше зіставити їх із новими та розрізнити близькі за обрисами деталі. Назва «повний набір» не замінює перевірки кожного контуру: для запланованого ремонту слід переконатися, що потрібні прокладки відповідають розібраним стикам двигуна.

Ознаки пошкодження

Свіжі патьоки на стику, масляний бруд уздовж з’єднання, сліди прориву газів біля головки чи надірваний край — приводи перевірити ущільнення. Втрата герметичності може супроводжуватися зниженням компресії, складним запуском і нестійкою роботою двигуна. Водночас варто оглянути прилеглі площини та кріплення: нова прокладка не усуне викривлення поверхні або зірвану різьбу.

Прокладку з розривами, розшаруванням чи глибокими слідами стискання не ставлять повторно. Після розбирання навіть ціле ущільнення може прилягати гірше, адже воно вже набуло форми попереднього з’єднання. Заміна під час відкритого доступу допомагає уникнути повторного розбирання через негерметичний стик.

Як перевірити відповідність

Прикладіть нові прокладки до знятих і порівняйте зовнішні обриси, кількість та положення кріпильних отворів, вікна й ділянку навколо циліндра. Товщину звіряйте з вимогами двигуна. Відхилення за товщиною може змінити взаємне положення деталей, а зміщене вікно — звузити прохід каналу. Якщо двигун переробляли, враховуйте циліндр, який фактично встановлений.

На що зважати під час монтажу

З площин обережно прибирають залишки старих прокладок, не залишаючи подряпин. Поверхні очищають та оглядають на деформацію й пошкодження. Поруч перевіряють шпильки, різьбу та напрямні. Ущільнення укладають рівно, без складок; воно має вільно суміщатися з отворами. Розтягувати прокладку або збільшувати її вікна заради встановлення не слід.

Герметик додають лише у з’єднаннях, де його передбачає порядок складання двигуна. Кріплення затягують поступово, дотримуючись потрібної послідовності та встановленого моменту. Надмірне зусилля може пошкодити прокладку чи деформувати деталі. Після складання перевіряють стики на витоки й прорив газів. Пошкоджені сусідні ущільнення доцільно замінити, поки до них відкритий доступ.
