Варіатор передній Honda DIO AF27 AMG

Передній варіатор Honda DIO AF27 AMG працює в ремінній трансмісії скутера та забезпечує плавну зміну передатного відношення. Він розташований з боку двигуна: зі зміною обертів ремінь переходить на інший радіус робочих поверхонь шківа. Справний механізм допомагає трансмісії послідовно передавати зусилля до заднього колеса під час рушання й набору швидкості.

Будова та ознаки зношення

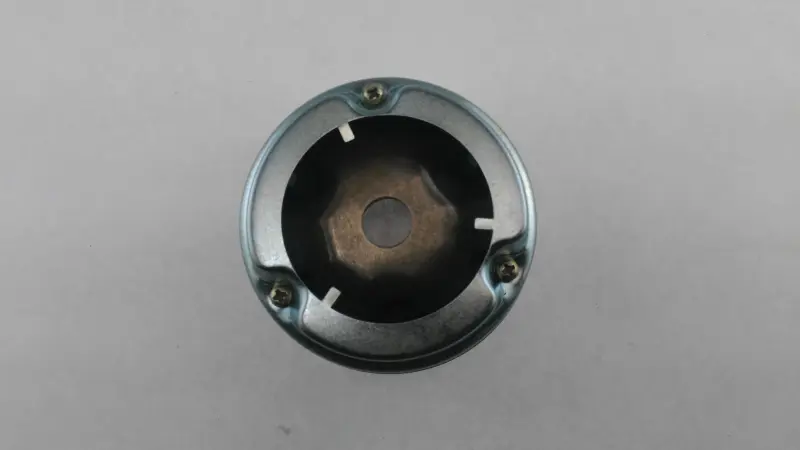

Деталь кругла, з центральним посадковим отвором і задньою кришкою, закріпленою трьома гвинтами по колу. Для правильної роботи важливі посадка та взаємне положення частин, що з'єднуються між собою. Усередині механізму переднього варіатора ролики рухаються доріжками й керують осьовим переміщенням рухомої щоки. Коли доріжки або ролики зношуються, положення ременя може змінюватися нерівномірно.

Варіатор перевіряють, якщо скутер розганяється ривками, гірше набирає швидкість за звичних обертів двигуна або з-під кришки трансмісії чути сторонній шум. Самих симптомів недостатньо для висновку: схожі прояви дають зношений ремінь та ролики. Після розбирання оглядають поверхні на задири, тріщини, виробіток і сліди перекосу. На роликах звертають увагу на сплощені ділянки, які заважають їхньому рівномірному руху.

Як підібрати заміну

Зіставте зі знятою деталлю центральну посадку, зовнішній діаметр, загальну висоту та будову задньої частини. Перевірте, як варіатор поєднується з втулкою, де розташовані напрямні та які ролики працюють у механізмі. Вимірювати краще після очищення: пил від ременя приховує краї посадкових поверхонь і може завадити помітити пошкодження.

Якщо трансмісію раніше змінювали, враховуйте фактичну будову встановлених деталей. Невідповідна посадка чи висота складеного вузла може спричинити перекіс ременя, заїдання рухомої щоки або недостатнє затискання частин на валу. Маса роликів впливає на характер зміни передатного відношення, тож під час звичайної заміни зношеного варіатора не варто довільно змінювати цей параметр. Усі спряжені частини мають відповідати одна одній.

Що врахувати під час монтажу

До роботи беруться після охолодження двигуна та унеможливлення випадкового запуску. Знявши кришку трансмісії, передній шків утримують відповідним фіксатором і розбирають кріплення. Порядок шайб, втулок та інших знятих частин потрібно зберегти. Перед установленням очищають посадкові поверхні й оглядають вал, різьбу, втулку, напрямні та протилежну щоку шківа. Пошкодження цих деталей можуть перешкоджати роботі нового варіатора.

Під час складання стежать, щоб ролики та напрямні залишалися на своїх місцях і не перекошувалися. Ремінь послаблюють настільки, щоб він не затискався між щоками та не заважав належному затягуванню кріплення. Мастило не повинно потрапляти на поверхні контакту з ременем. Послідовність складання й момент затягування визначають за посібником з обслуговування скутера. Після цього перевіряють, чи вільно обертається механізм і чи немає зачіпання за сусідні частини.

Разом із варіатором доречно перевірити ремінь на тріщини, розшарування та зношення боковин, а також оцінити стан роликів і напрямних. Зношені ролики замінюють узгодженим комплектом. Завершивши складання та встановивши кришку трансмісії, перевіряють роботу без різкого навантаження. Розгін має бути рівномірним; новий шум або ривки є приводом повторно перевірити складання та деталі, що працюють разом із варіатором.
