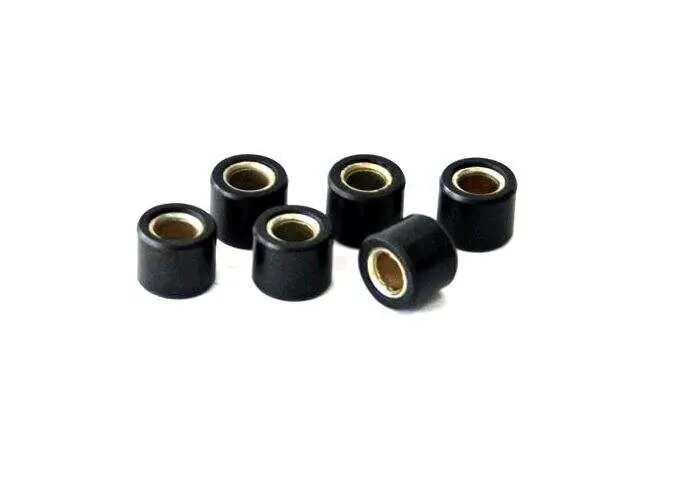

Ролики варіатора Honda 16×13 мм 8,5 г AMG

Ролики варіатора Honda 16×13 мм 8,5 г AMG встановлюються в передньому шківі трансмісії скутера. Зі зростанням обертів вони рухаються доріжками варіатора та тиснуть на рухому щоку. Завдяки цьому змінюється відстань між щоками, ремінь переходить на інший радіус, а передатне відношення змінюється плавно. Справні ролики потрібні для рівномірного розгону та узгодженої роботи трансмісії з двигуном під навантаженням.

Що означають параметри

Розмір 16×13 мм — це зовнішній діаметр ролика 16 мм і ширина 13 мм. Маса одного ролика становить 8,5 г. Габарити визначають, чи відповідає деталь доріжкам варіатора, а маса впливає на оберти, за яких відбувається зміна передатного відношення. Ролик має циліндричну зовнішню поверхню та центральний отвір із втулкою. Під час огляду особливу увагу приділяють поверхні контакту з доріжкою та стану країв.

Ролики однакового розміру, але різної маси можуть помітно змінювати поведінку скутера. З легшими роликами перемикання зазвичай відбувається на вищих обертах, з важчими — на нижчих. Конкретний результат залежить від двигуна й налаштування варіатора. Тому 8,5 г варто обирати відповідно до штатних вимог або перевіреного налаштування трансмісії: сама лише зміна маси не забезпечує кращого розгону чи більшої максимальної швидкості.

Ознаки зношення

Ривки під час розгону, нерівномірна зміна обертів і млявий набір швидкості — привід перевірити стан роликів. На зношеній поверхні утворюються пласкі ділянки, можуть з’являтися задири, тріщини та пошкодження країв. Такий ролик рухається доріжкою нерівномірно, і варіатор може змінювати передатне відношення із затримкою. Водночас подібні прояви можливі через ремінь або напрямні, тож висновок роблять після огляду розібраного механізму.

Як перевірити відповідність

Позначення Honda слугує початковим орієнтиром, але для підбору потрібні параметри конкретного варіатора. Зіставте діаметр і ширину старого ролика, потрібну масу, форму та кількість доріжок. Якщо варіатор уже замінювали на інший, керуйтеся вимогами встановленого механізму. Вимірюйте зняту деталь у кількох місцях, адже пласкі ділянки спотворюють показники. Масу краще звіряти з технічними даними варіатора: через втрату частини покриття старий ролик може важити менше, ніж новий.

Заміна роликів

Доцільно одночасно замінювати ролики в усіх доріжках, добираючи деталі однакового розміру та маси. Нові ролики разом із сильно зношеними переміщуватимуться в різних умовах. Під час розбирання зафіксуйте порядок розташування деталей, приберіть пил із доріжок і перевірте, чи немає на них задирів. Також огляньте напрямні пластини варіатора, втулку, поверхні щік і ремінь. Їхні пошкодження можуть залишити ривки навіть після встановлення нових роликів.

Укладіть ролики в доріжки, дотримуючись передбаченої конструкцією орієнтації, та утримуйте їх на місці під час складання. Мастило використовуйте лише за вимогами інструкції до конкретного варіатора; ремінь і поверхні шківів, яких він торкається, мають залишатися без мастила. Кріплення затягують із належним моментом, застосовуючи відповідний фіксатор. Помилка в розмірі може спричинити заїдання, а невідповідна маса змінить оберти під час розгону. Після складання перевірте плавність роботи, поступово додаючи навантаження.
