Привід спідометра (редуктор) Honda DIO AF28/35 під дискове гальмо AMG

Привід спідометра (редуктор) для Honda DIO AF28/35 з дисковим гальмом передає обертання колеса на трос спідометра. Завдяки цьому працюють покажчик швидкості та механічний лічильник пробігу. Дискове гальмо в назві вказує на виконання колісного вузла, для якого підбирають деталь. Сам привід забезпечує передавання руху до приладу.

Як працює привід

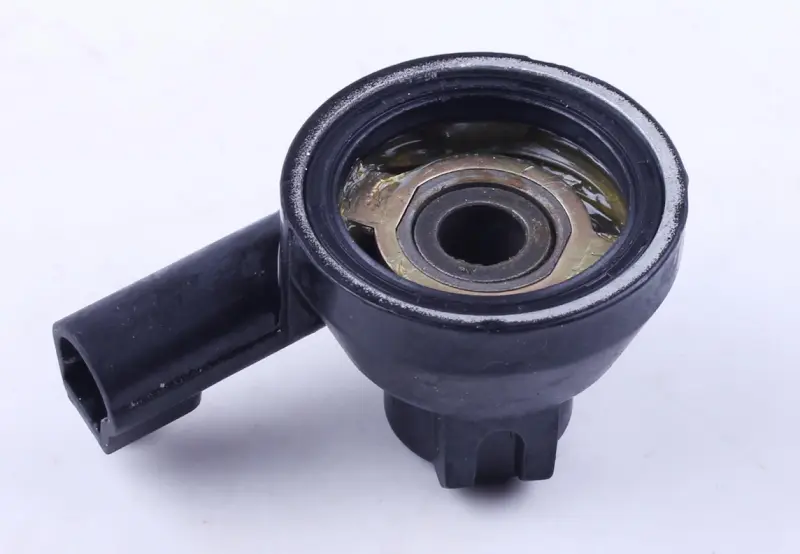

У круглому корпусі є центральний отвір, а збоку — відвід для приєднання троса. З боку колеса розташована кільцева частина механізму з виступами зачеплення. Обертання від маточини через редуктор надходить до гнучкого вала троса. Щоб спідометр отримував рух без переривань, зачепи мають правильно входити у відповідну частину колеса, а механізм — обертатися без заклинювання.

Перевірити редуктор варто, якщо стрілка перестала реагувати на рух, показання змінюються ривками або лічильник пробігу періодично зупиняється. Ще одна ознака для огляду — сторонній звук біля приєднання троса. Причиною може бути й пошкоджений трос, тому лише за поведінкою стрілки несправність приводу не визначають. Огляньте корпус на тріщини, перевірте зачепи та зверніть увагу на заїдання й відчутний люфт.

Бруд, волога, нестача відповідного мастила та трос із тугим ходом створюють додатковий опір. Через це зношуються поверхні, які передають обертання, і пошкоджуються зачепи. Під час заміни редуктора перевірте наконечник троса, цілісність його оболонки та стан кріплення. Якщо гнучкий вал заїдає, новий привід також працюватиме з підвищеним навантаженням. У маточині варто оглянути відповідні виступи, з якими він з'єднується.

Підбір за знятою деталлю

Зіставте форму корпусу, центральний отвір, глибину посадки та розташування упора, який не дає корпусу провертатися. Перевірте кількість, форму й положення зачепів з боку колеса. Якщо вони не відповідають маточині, корпус може стати на вісь, але передавання обертання не буде. Неправильна посадка також здатна затиснути механізм під час складання.

Окремо порівняйте з'єднання з тросом: спосіб фіксації, посадку наконечника та напрямок бокового відводу. Після встановлення трос має проходити без натягу й різких перегинів. Виконання колісного вузла під дискове гальмо враховуйте разом із посадочними поверхнями. Зовнішня схожість корпусів не замінює перевірки всіх місць з'єднання зі знятим приводом.

Що врахувати під час заміни

Розбираючи кріплення колеса, збережіть порядок дистанційних втулок і шайб. Видаліть забруднене старе мастило з місця встановлення та огляньте прилеглі ущільнення. Сумістіть зачепи редуктора з відповідною частиною маточини й установіть корпус у потрібне положення. Він має сісти рівно, без перекосу. Не намагайтеся притиснути деталь затягуванням осі, якщо вона не стала на місце: це може деформувати зачепи або заблокувати обертання.

Для змащування та затягування кріплень дотримуйтеся вимог обслуговування скутера. Після складання перевірте, чи вільно обертається колесо, чи повністю вставлений наконечник троса та чи надійно зафіксоване з'єднання. Поверніть кермо й переконайтеся, що трос не натягується. За появи хрускоту або тугого ходу зупиніть перевірку та перевірте посадку приводу. Показання спідометра перевіряють після контролю правильності кріплення колеса.
