Бензонасос вакуумний Honda DIO AMG

Вакуумний бензонасос Honda DIO AMG подає бензин із бака до карбюратора. У насосах такого типу мембрана рухається під дією імпульсів розрідження від двигуна, а клапани спрямовують пальне до виходу. Завдяки цьому поплавкова камера отримує бензин під час роботи мотора. Стабільна подача особливо потрібна під навантаженням, коли двигун витрачає більше пального.

Будова та ознаки несправності

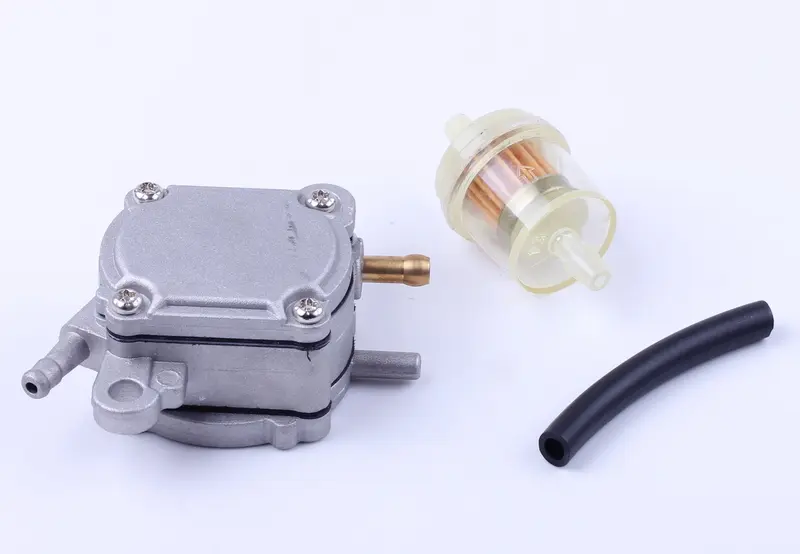

Кришка корпусу тримається на чотирьох гвинтах, уздовж стику розташоване ущільнення. Шланги приєднуються до виступних штуцерів, для встановлення насоса є кріпильні вушка з отворами. Напрямок штуцерів має практичне значення: від нього залежить, чи вдасться прокласти трубки без натягу, заломів і контакту з сусідніми деталями.

Насос варто перевірити, якщо скутер важко запускається після простою, смикається під час розгону або глухне за тривалого навантаження. Так може проявлятися недостатнє наповнення карбюратора. Водночас подібні перебої спричиняють забруднений паливний фільтр, перетиснутий шланг чи тріщина у вакуумній трубці. Ці з’єднання перевіряють разом із насосом, щоб заміна усунула причину несправності.

Мембрана з часом може втратити еластичність або пошкодитися, а забруднення заважають внутрішнім клапанам працювати належним чином. Причиною заміни також бувають тріщини корпусу й витікання бензину через з’єднання. Пальне у вакуумній трубці є приводом перевірити мембрану: справна лінія керування не призначена для проходження бензину.

Як підібрати насос

Порівняйте з демонтованою деталлю розташування кріпильних отворів, розміри корпусу, кількість і напрямок штуцерів. Переконайтеся, що на штатному місці вистачає простору для насоса та підведення трубок. Зовнішній діаметр штуцерів має відповідати шлангам: вільна посадка створює ризик підтікання, а надто тугий шланг можна пошкодити під час приєднання.

З’ясуйте, куди під’єднуються подача з бака, вихід до карбюратора та вакуумна лінія. Для цього звіряють позначення насоса зі схемою паливної системи своєї техніки. Не визначайте призначення штуцера лише за тим, у який бік він повернутий. Однакова загальна форма двох насосів ще не означає, що їхні підключення та кріплення збігаються.

Заміна та контроль з’єднань

Працюють на охололому двигуні, подалі від відкритого вогню та джерел іскор. Спочатку припиняють надходження бензину з бака способом, передбаченим конструкцією техніки, і готують посудину для залишків пального. Перш ніж від’єднувати трубки, позначають їхнє розташування. Шланги знімають обережно, не використовуючи штуцери як упор для інструмента.

Одночасно оглядають вакуумну трубку, паливні шланги, хомути та фільтр. Трубки з тріщинами або затверділими краями замінюють, забруднений фільтр також потребує заміни. Корпус закріплюють без перекосу, лінії приєднують відповідно до їхнього призначення. Після прокладання перевіряють, чи немає перегинів і чи не торкаються шланги гарячих частин.

Подачу пального перевіряють за процедурою обслуговування своєї техніки, а стики оглядають на підтікання. Помилка в підключенні може припинити надходження бензину до карбюратора; негерметична вакуумна трубка порушує роботу насоса. Після першого запуску з’єднання оглядають повторно. Якщо з’явилися краплі, вологі сліди або запах бензину, причину усувають до подальшої експлуатації.
