Реле поворотів Honda DIO, 2 контакти, 12,8 В, 3,5 Вт, AMG

Реле поворотів Honda DIO забезпечує переривчасте світіння покажчиків повороту. Воно керує миготінням ламп з обраного боку скутера, щоб сигнал був помітним іншим учасникам руху. Реле має два контакти; зазначені параметри — 12,8 В і 3,5 Вт. Для правильної заміни потрібно зіставити його підключення та параметри з установленими покажчиками.

Будова та виводи

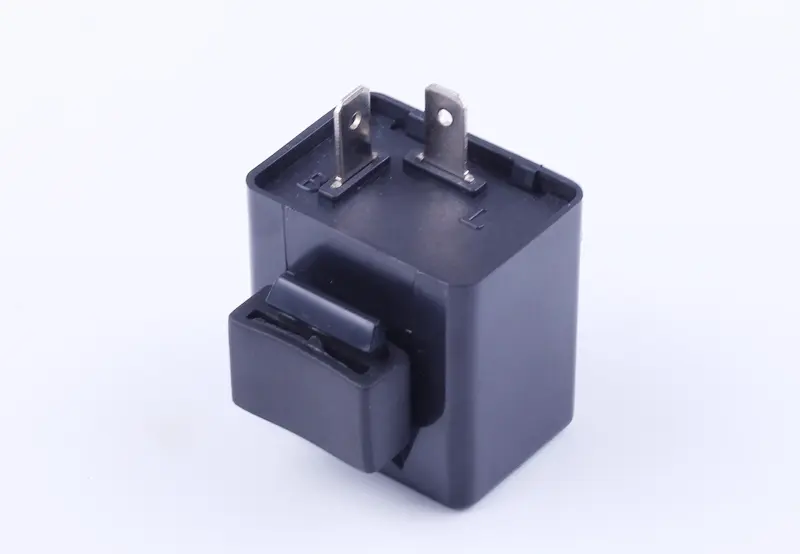

Корпус чорний, прямокутний, із двома плоскими виводами з отворами зверху та кріпильним тримачем збоку. Біля одного з виводів є позначення L. Для реле поворотів це загальноприйняте позначення підключення навантаження — покажчиків повороту. Під час монтажу потрібно звіряти маркування контактів зі схемою скутера, а не покладатися лише на положення дротів у роз'ємі.

Два контакти самі по собі не визначають взаємозамінність реле. Значення мають призначення кожного виводу, відповідність лампам і спосіб кріплення. Тримач має підходити до місця встановлення, а корпус — вільно розміщуватися під облицюванням. Проводка не повинна утримувати вагу реле або натягуватися після закріплення.

Ознаки несправності

Реле перевіряють, якщо покажчики перестають блимати, горять безперервно, спрацьовують через раз або змінюють частоту миготіння. Причина може бути також у перегорілій лампі, окисленому з'єднанні чи пошкодженому дроті. Коли порушення є лише з одного боку, спочатку варто оглянути лампи та їхні контакти саме з цього боку.

Пошкоджений корпус, розхитані виводи, сліди перегрівання та перебої після перевірки з'єднань — підстави для заміни. Волога й нещільно посаджені клеми можуть порушувати роботу покажчиків навіть зі справним реле. Тому разом зі старою деталлю оглядають колодку, ізоляцію дротів і кріплення поруч.

Як підібрати заміну

• Порівняйте кількість, форму, розташування та маркування виводів зі знятим реле.
• Звірте параметри попередньої деталі, напругу живлення та навантаження від покажчиків.
• Врахуйте тип ламп: після переходу на світлодіодні покажчики відповідність реле перевіряють окремо.
• Перевірте форму тримача та місце для корпусу й роз'єму під облицюванням.

Значення 3,5 Вт слід зіставити з позначеннями старого реле та вимогами системи покажчиків. Невідповідне навантаження може спричинити надто швидке блимання, постійне світіння або відсутність спрацьовування. Навіть якщо колодка приєднується без зусиль, це ще не підтверджує відповідність параметрів.

Установлення

Вимкніть запалювання та від'єднайте живлення перед роботою з проводкою. Запам'ятайте положення роз'єму й тримача, потім зніміть старе реле, тримаючи колодку за корпус, а не тягнучи за дроти. Перевірте щільність клем, приберіть окислення зі справних контактів. Підгорілі або розхитані клеми та пошкоджену колодку потрібно замінити разом із несправною деталлю.

Зафіксуйте реле на штатному місці та під'єднайте його відповідно до позначень контактів. Прокладіть дроти без натягу й різких перегинів біля роз'єму. Після відновлення живлення перевірте лівий і правий повороти окремо: усі покажчики мають вмикатися та рівномірно блимати. Перш ніж повернути облицювання, переконайтеся, що з'єднання не нагріваються, а легке переміщення джгута не спричиняє перебоїв.
