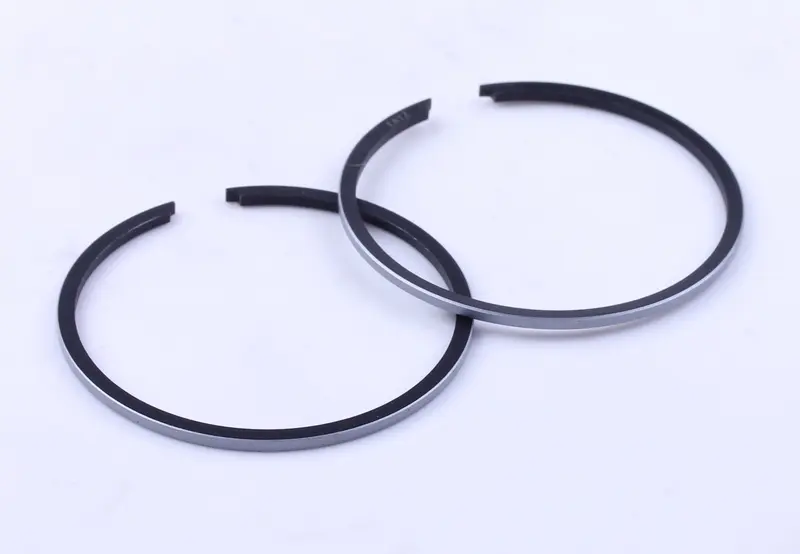

Поршневі кільця Suzuki LETS 50 0,50 (Ø41,50) AMG

Поршневі кільця Suzuki LETS 50 0,50 (Ø41,50) AMG встановлюють у канавки поршня двигуна скутера. Вони ущільнюють проміжок між поршнем і стінкою циліндра та допомагають утримувати компресію. Ще одне їхнє завдання — передавати частину тепла від поршня до циліндра. Для підбору враховують розмір Ø41,50 мм і позначення 0,50, а також перевіряють фактичні розміри поршневої групи: після ремонту вони можуть відрізнятися від початкових.

Будова та робота

Кільця мають розріз із двома торцями — замок. Він дає змогу стиснути кільце під час складання та залишає простір для теплового розширення. Зовнішня робоча поверхня контактує зі стінкою циліндра, тоді як у канавці поршня кільце має зберігати рухливість. Для цього повинні відповідати не лише діаметр, а й висота та профіль кільця. Нагар у канавках заважає вільному руху й може порушувати ущільнення.

Ознаки зношення

Перевірити кільця варто, коли двигун важче запускається, втрачає тягу або має знижену компресію. Підставою для заміни є зламане кільце, пошкоджена робоча поверхня чи завеликий проміжок між торцями в циліндрі. Водночас самі симптоми не доводять несправність саме кілець: їх оцінюють разом зі станом поршня та циліндра. За глибоких задирів, овальності циліндра або зношених канавок заміни лише кілець недостатньо.

Як перевірити відповідність

• Звірте розмір поршня та виміряйте циліндр. Орієнтуватися тільки на назву скутера після попередніх ремонтів недостатньо.
• Порівняйте висоту, радіальну товщину, профіль і форму торців зі знятими кільцями. Однаковий діаметр не означає однакову посадку.
• Огляньте канавки поршня та стопорні штифти, якщо вони є. Форма замка повинна відповідати конструкції поршня.
• Перевірте зазор у замку нового кільця в циліндрі та його посадку в канавці за допусками ремонтної документації двигуна.

Старе кільце допомагає порівняти форму, проте його розміри після зношення не є еталоном. Замалий зазор у замку небезпечний тим, що після нагрівання торці можуть зімкнутися й пошкодити циліндр. Завеликий зазор погіршує ущільнення. Невідповідна висота кільця призводить до затискання в канавці або надмірного осьового люфту.

Підготовка та монтаж

Після розбирання оглядають стінку циліндра, краї поршня й перемички між канавками. Нагар із канавок прибирають обережно, не змінюючи їхньої ширини та не пошкоджуючи стінок. Кожне нове кільце окремо розміщують у циліндрі без перекосу для перевірки зазору. Також готують прокладки розібраних з’єднань, які потребують заміни за ремонтною документацією.

Під час надягання на поршень кільця не перекручують і не розводять їхні кінці більше, ніж потрібно. Якщо є позначення орієнтації, його дотримуються; за наявності стопорних штифтів замки суміщають із ними. Перед складанням робочі поверхні змащують оливою, передбаченою для двигуна. Циліндр насувають плавно, утримуючи кільця в канавках. Якщо поршень не проходить, складання зупиняють і перевіряють положення кілець: натискання силою може зламати кільце та пошкодити поверхню циліндра.
