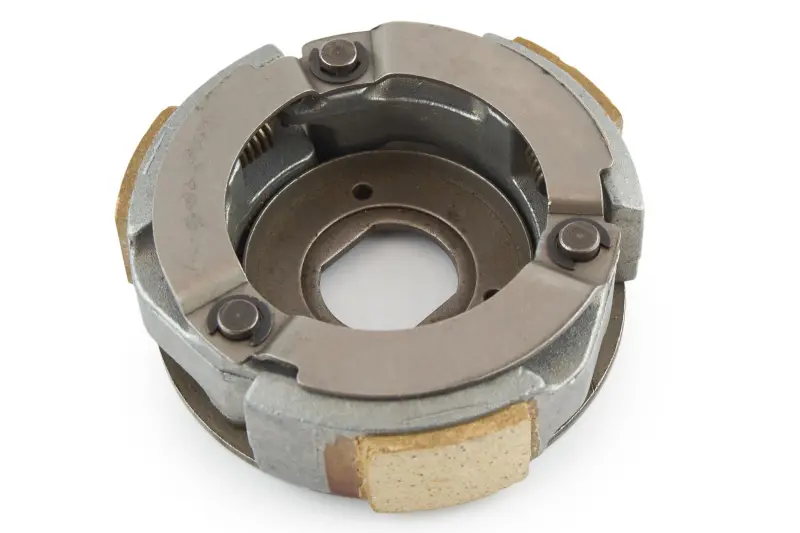

Колодки зчеплення Suzuki AD50 AMG

Колодки зчеплення Suzuki AD50 AMG передають обертання в центробіжному зчепленні скутера. Зі зростанням обертів вони розходяться та притискають фрикційні накладки до внутрішньої поверхні дзвона. Стан цих поверхонь впливає на плавність рушання й передавання тяги під навантаженням. Коли оберти знижуються, пружини відводять колодки від дзвона та розмикають зчеплення.

Будова та ознаки зношення

На спільній центральній основі розташовані три колодки. Вони мають зовнішні фрикційні накладки, шарнірні кріплення та пружини. Для правильної роботи колодки повинні рухатися без заїдання, а накладки — рівномірно контактувати з дзвоном. Забруднення, перегрів або нерівномірне зношення порушують цей контакт і можуть спричиняти ривки під час рушання.

Зчеплення варто оглянути, якщо скутер почав тремтіти на старті, рушає поштовхами або набирає оберти без відповідного прискорення. На знятих колодках перевіряють залишкову товщину накладок, тріщини, відшарування та сліди перегріву. Значна різниця у зношенні колодок також потребує уваги. Самі лише ривки ще не доводять несправність накладок: причину уточнюють після огляду зчеплення й дзвона.

Як підібрати заміну

Порівняйте стару та нову деталі за будовою основи, формою посадкового отвору й розташуванням кріплень. Звірте зовнішній діаметр зведених колодок, ширину фрикційних накладок і загальну висоту збірки. Від цих параметрів залежить посадка на валу та правильне розташування всередині дзвона. Подібний зовнішній контур сам по собі не підтверджує відповідність.

Під час порівняння враховуйте зношення старих накладок і тримайте деталі без перекосу. Зверніть увагу на розміщення пружин, форму зачепів і вільний хід колодок. Якщо зчеплення на скутері раніше замінювали, додатково звіряйте посадкові місця та встановлений дзвін. Помилка в розмірах може завадити складанню, залишити накладки в постійному контакті з дзвоном або спричинити неповне вмикання зчеплення.

Що врахувати під час встановлення

Доступ до колодок відкривають після зняття кришки трансмісії та дзвона зчеплення. Для відкручування кріплення застосовують відповідний фіксатор; утримувати механізм за накладки чи пружини не слід. Розташування шайб і втулок фіксують до розбирання. Якщо потрібно роз'єднати підпружинені частини веденого шківа, пружину утримують спеціальним пристосуванням, контролюючи її зусилля під час послаблення кріплення.

Одночасно оглядають робочу поверхню дзвона. Глибокі канавки, тріщини та значне зношення погіршують контакт навіть із новими накладками. Перевіряють стан пружин і шарнірів колодок, а пошкоджені деталі замінюють відповідними за конструкцією. Фрикційні поверхні мають бути чистими, без оливи та мастила. За наявності масляних слідів спочатку усувають джерело забруднення, інакше пробуксовування може повторитися.

Під час складання повертають шайби й дистанційні деталі на свої місця та затягують кріплення з моментом, указаним у керівництві скутера. Перевіряють посадку і відсутність заїдання. Після встановлення кришки зчеплення випробовують коротким плавним рушанням. Якщо залишилися сильне тремтіння, скрегіт або пробуксовування, потрібен повторний огляд: подальше навантаження може пошкодити накладки та дзвін.
