Колінвал 4T CG200 AMG

Колінвал 4T CG200 AMG призначений для кривошипно-шатунного механізму чотиритактного двигуна CG200. Через шатун він отримує зусилля від поршня та перетворює його зворотно-поступальний рух на обертання. Стан колінвала впливає на рівномірність роботи двигуна, точність обертання сполучених деталей і навантаження на опори. Потреба в заміні виникає, коли пошкодження вже не можна усунути в межах допустимих ремонтних параметрів.

Будова та з’єднання

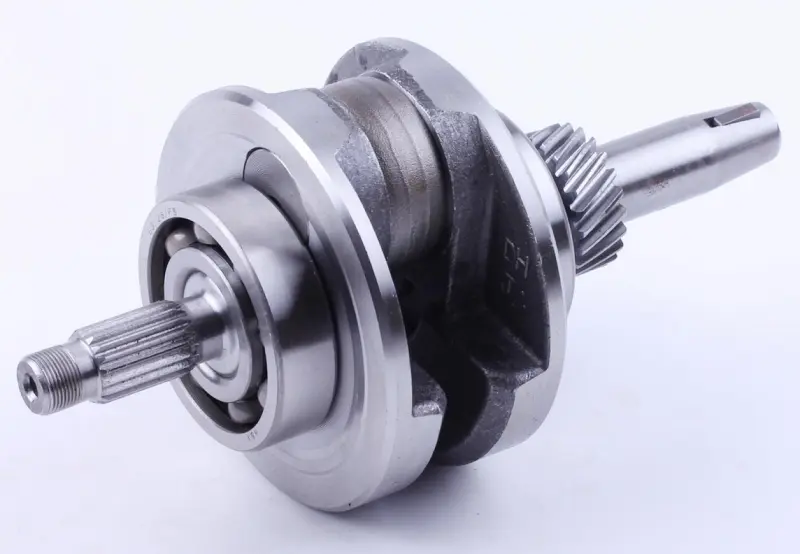

Основу конструкції утворюють масивні щоки, опорні ділянки та виступні кінці вала. Один кінець має шліци й різьбу, протилежний — паз; біля щоки розташована косозуба шестерня. Ці ділянки з’єднують колінвал з іншими деталями двигуна, тому їхню форму та розташування потрібно точно звіряти. Відмінність профілю шліців або положення шестерні може перешкодити складанню навіть тоді, коли колінвали мають схожі обриси.

Ознаки несправності

Стук у нижній частині двигуна, посилення вібрації, люфт чи обертання з опором — приводи перевірити кривошипно-шатунний механізм. За одним звуком визначити потребу в новому колінвалі не можна: причиною можуть бути й зношені підшипники. Після розбирання оглядають шийки, різьбу, шліци та зубці шестерні, вимірюють биття й перевіряють люфти. Задири, пошкодження посадок і сліди перегрівання потребують уваги, навіть якщо двигун ще запускається.

Колінвал може постраждати через недостатнє змащення, бруд у мастилі, перегрівання або тривалу роботу зі зношеними опорами. Причину пошкодження слід усунути разом із заміною деталі, інакше несправність може повторитися. Під час розбирання доречно перевірити гнізда підшипників у картері, стан шатуна та ділянки подачі мастила до з’єднань колінвала.

Як перевірити відповідність

Починайте з позначення двигуна, а потім порівнюйте новий колінвал зі знятим. Звірте загальну довжину, діаметри й довжину посадочних ділянок, відстань між щоками та форму кінців. Окремої перевірки потребують різьба, кількість і профіль шліців, розміри паза, кількість зубців та положення шестерні. Для цього потрібні вимірювання й документація двигуна: саме позначення не замінює перевірки кожного з’єднання.

Геометрія кривошипа та з’єднання із шатуном також мають відповідати двигуну, адже від них залежать рух поршня й внутрішні зазори. Підшипники добирають за їхніми позначеннями та посадками, ущільнення — за розмірами відповідних поверхонь. Якщо старий колінвал має значне спрацювання, вимірювання пошкодженої ділянки не дасть правильного початкового розміру. У такому разі перевіряють неушкоджені поверхні та ремонтні дані двигуна.

Заміна та перевірка

Для встановлення колінвала двигун розбирають, щоб отримати доступ до його опор. Під час зняття зберігають послідовність шайб і дистанційних деталей, очищають місця з’єднань та перевіряють посадки. Підшипники з люфтом чи заїданням, а також пошкоджені ущільнення замінюють. Монтаж виконують відповідними пристосуваннями, передаючи зусилля на потрібну посадочну поверхню. Удари по кінцях вала здатні пошкодити різьбу та порушити геометрію.

Після складання колінвал має вільно обертатися без контакту з картером; зазори перевіряють за вимогами до двигуна. Кріплення затягують із передбаченими моментами. Якщо деталі не сідають на місце, їх не стягують силою: невідповідні розміри можуть спричинити перекіс опор і заклинювання. Перевірка з’єднань до завершення складання зменшує ризик повторного розбирання та пошкодження нових деталей.
