Карбюратор PZ30 для 4T CB/CG 200, ручний дросель, AMG

Карбюратор PZ30 для 4T CB/CG 200 з ручним дроселем готує паливно-повітряну суміш і подає її до впуску двигуна. Позначення 4T означає чотиритактний двигун. Карбюратор відмірює пальне під час запуску, на холостому ходу та при відкриванні газу. Його справність і налаштування впливають на рівномірність роботи мотора та реакцію на поворот ручки. У назві збережено позначення AMG.

Будова та приводи для заміни

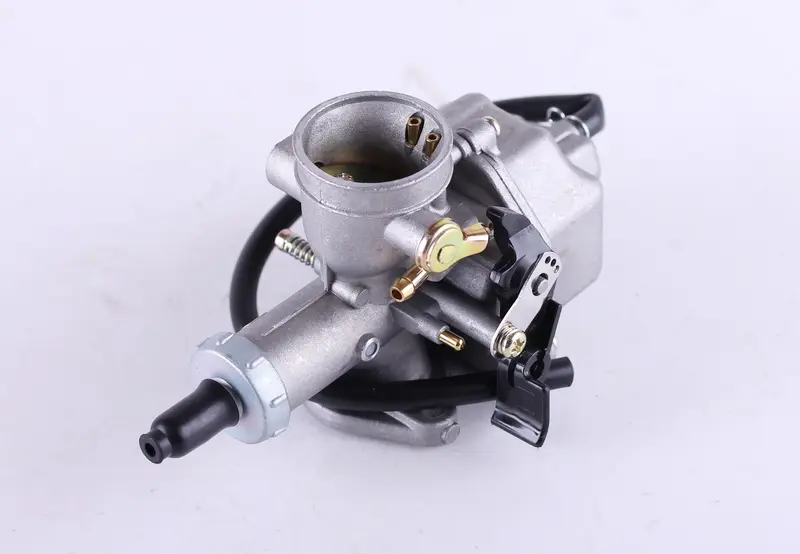

Конструкція має корпус із круглим повітряним входом, поплавкову камеру, штуцери, регулювальні гвинти та зовнішній важільний механізм. Розташування цих частин має практичне значення: до гвинтів і ручного важеля потрібен доступ після встановлення, а для шлангів має вистачати місця без перегинів та натягування.

Карбюратор перевіряють, коли двигун важко запускається, глухне на холостому ходу, працює з провалами при додаванні газу або з'являються перелив і підтікання бензину. Такі симптоми можуть мати й інші причини, зокрема негерметичність впуску чи порушення подачі пального. Забруднені канали часто потребують очищення, а не заміни всього карбюратора. Новий потрібен, коли корпус пошкоджений, різьби зірвані, рухомі з'єднання суттєво зношені або герметичність не вдається відновити обслуговуванням.

Як перевірити відповідність

Порівняйте PZ30 зі знятим карбюратором за способом кріплення, розташуванням отворів і розмірами посадкових з'єднань з боку двигуна та повітряного фільтра. Оцініть довжину корпусу й простір довкола нього. Якщо патрубок не прилягає щільно, кріплення доводиться стягувати з перекосом або корпус торкається сусідніх деталей, встановлення потребує перевірки правильності підбору.

Зіставте приєднання троса газу, форму його наконечника та потрібний хід. Привід має повністю відкриватися й вільно повертатися у вихідне положення. Перевірте напрямок руху ручного важеля, положення паливного штуцера та інших приєднань. Шланги під'єднують відповідно до їхнього призначення на конкретній техніці: помилка або перекритий відвід можуть порушити роботу карбюратора. Зовнішня подібність корпусів також не визначає потрібного налаштування дозувальних елементів — його узгоджують із двигуном.

Монтаж і перший запуск

Дайте двигуну охолонути, приберіть джерела відкритого вогню та перекрийте пальне. Злийте залишок бензину з поплавкової камери у відповідну місткість і запам'ятайте, як прокладені трос та шланги. Після демонтажу очистьте прилеглі поверхні, не допускаючи потрапляння бруду у відкритий впуск. Перевірте впускний патрубок, ущільнення, хомути й паливний шланг. Потріскані або затверділі ущільнення та шланги варто замінити одночасно з карбюратором.

Установіть корпус без перекосу, приєднайте трос і шланги, перевірте вільне повернення газу ще до запуску. Відкривши подачу пального, огляньте камеру та з'єднання на підтікання. Холостий хід і склад суміші налаштовують на прогрітому двигуні відповідно до його вимог. Нещільне з'єднання на впуску пропускає зайве повітря, невдале налаштування збіднює або надмірно збагачує суміш, а заїдання приводу заважає знизити оберти. Якщо залишаються провали, нестійкий холостий хід чи перелив, перевірте монтаж і регулювання, перш ніж продовжувати експлуатацію.
