Статор генератора 4T CB/CG 150 — 7+1 котушок, 5 проводів, AMG

Статор генератора 4T CB/CG 150 з позначенням AMG призначений для заміни нерухомої частини генератора чотиритактного мотоциклетного двигуна. Виконання — 7+1 котушок, 5 проводів. Коли ротор обертається, його магнітне поле взаємодіє з обмотками статора, і генератор виробляє електроенергію для бортового обладнання. Стан обмоток та їхніх з’єднань впливає на роботу системи електроживлення.

Будова та з’єднання

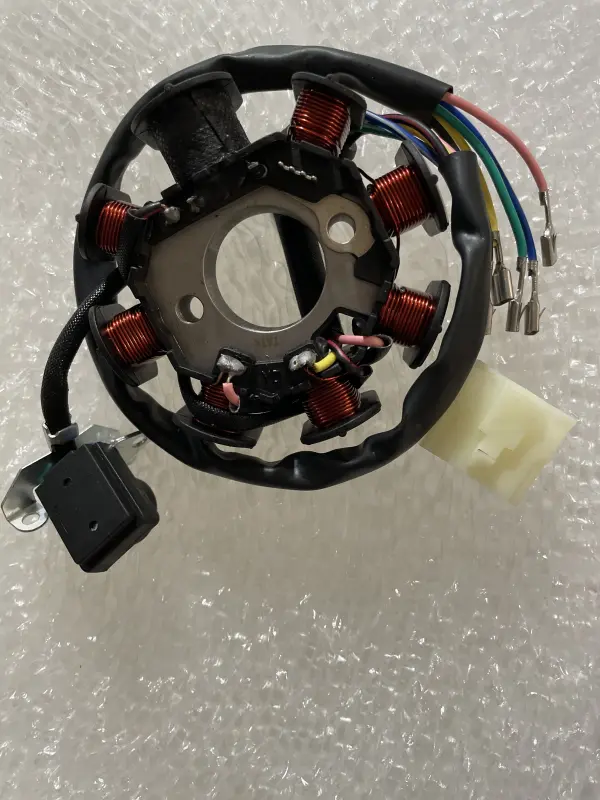

Котушки розміщені по колу на основі з центральним отвором та отворами для кріплення. Проводи зібрані в джгут із захисною оболонкою, на кінцях є контактні наконечники й пластиковий роз’єм. Біля основи розташований окремий датчик на кронштейні. Взаємне розташування цих частин має значення для монтажу: статор повинен стати на своє місце, а проводка — дійти до з’єднань без натягу й торкання рухомих деталей.

Ознаки несправності

Статор перевіряють, коли зникає заряджання акумулятора, нестабільно працює освітлення або виникають перебої із запалюванням, якщо воно використовує його обмотки. Причиною заміни можуть бути обрив проводу, міжвиткове замикання, пошкодження ізоляції чи перегрів котушок. Також трапляються несправності в місцях з’єднання: окислені контакти, ослаблені наконечники та перетерті проводи біля виходу з корпусу.

Такі прояви ще не означають, що несправний саме статор. Подібні проблеми спричиняють пошкоджена проводка, ненадійне з’єднання з масою або несправний регулятор напруги. Обмотки перевіряють за схемою конкретного двигуна, а результати вимірювань порівнюють із вимогами його документації. Потемніла ізоляція, сліди перегріву та механічні пошкодження допомагають знайти дефект, проте не замінюють перевірки вимірювальним приладом.

Як підібрати заміну

Зіставте зі знятою деталлю схему 7+1, кількість виводів, контур основи, центральний отвір і розміщення кріплень. Перевірте габарити котушок відносно ротора, місце кріплення датчика, напрямок виходу джгута та довжину проводів до штатних з’єднань. Самого збігу позначення двигуна недостатньо: конструкція має відповідати місцю встановлення.

Окремої уваги потребують роз’єми та призначення кожного виводу. Звіряйте їх зі схемою мотоцикла, а не лише за кольором ізоляції: однакові кольори не підтверджують однакової схеми підключення. Помилка може призвести до відсутності заряджання чи іскри та пошкодити підключені компоненти. Невідповідні кріплення або габарити створюють ризик торкання ротора до статора.

Що врахувати під час монтажу

Перед розбиранням вимикають запалювання та від’єднують акумулятор, якщо він встановлений. Розташування джгута, датчика й кріплень варто зафіксувати до зняття. Доступ відкривають у порядку, передбаченому для конкретного двигуна. Якщо для цього потрібно зняти ротор, застосовують відповідний знімач; обмотки не використовують як опору для інструмента, а статор не витягують за проводи.

Під час заміни оглядають ротор, контакти, кріплення, ущільнення виходу джгута та прокладку знятої кришки. Пошкоджені ущільнення міняють. Кріплення затягують із моментом, указаним у документації двигуна, проводку вкладають у передбачені канали й тримачі. Після складання перевіряють, чи немає зачіпання, чи надійні з’єднання та чи працює генератор. Якщо датчик знімали, додатково перевіряють його положення й потрібний зазор.
