Датчик рівня палива в баку поплавковий 4T CG125/CG150

Датчик рівня палива в баку 4T CG125/CG150

Поплавковий покажчик залишку бензину, який встановлюється безпосередньо в паливний бак мотоцикла й передає на панель приладів дані про кількість пального. Позиція розрахована на чотиритактні моделі родини CG125/CG150 та близькі до них дорожні мотоцикли, де передбачений штатний покажчик палива.

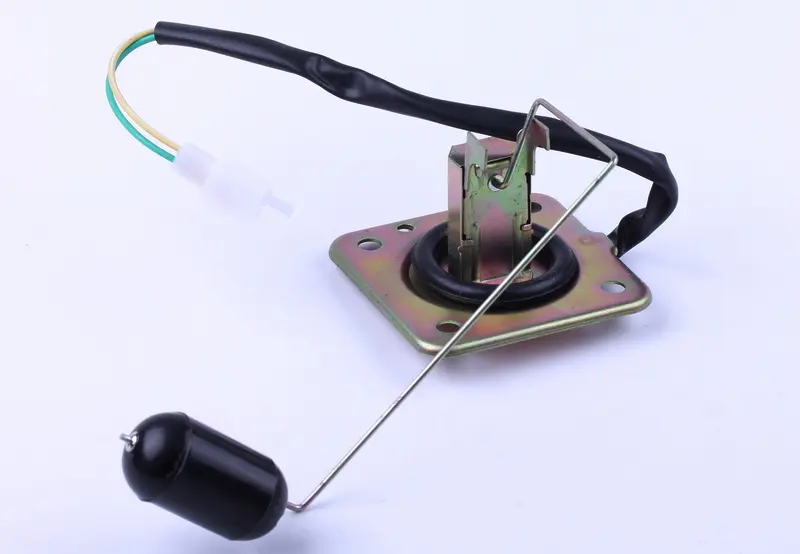

Конструкція складається зі штампованого металевого фланця квадратної форми з чотирма кріпильними отворами по кутах, ущільнення по посадковому місці, корпусу з резистивною частиною та дротяного важеля з герметичним пластиковим поплавцем. Сигнальний вивід зроблений окремим проводом у захисній оплітці з двоконтактною колодкою, тож підключення виконують простим стикуванням роз'ємів, без паяння.

Як це працює

Поплавець тримається на поверхні бензину й разом із важелем опускається в міру витрати пального. Важіль повертає рухомий контакт по резистивній доріжці, опір плавно змінюється, і стрілка покажчика показує реальний залишок у баку. Схема проста, обходиться без електроніки й лишається ремонтопридатною на бюджетній техніці, де деталь міняють власноруч.

Коли час міняти

• стрілка покажчика палива стоїть на місці незалежно від заправки;
• прилад показує порожній бак на повному або навпаки;
• показання стрибають на нерівній дорозі й не повертаються до норми;
• поплавець набрав бензину, втратив плавучість і лежить на дні;
• з-під фланця проступає паливо через просіле ущільнення;
• контакти колодки окислилися, а провід перетерся біля виходу з бака.

Як підібрати

Перед купівлею зніміть стару деталь і порівняйте її з новою за кількома точками. Головне — форма й розмір посадкового фланця, відстань між чотирма отворами та діаметр прорізу в баку. Далі дивіться довжину важеля й виліт поплавця: він має вільно ходити від дна до верхньої точки, не впираючись у стінки. Окремо перевірте сторону відгину важеля й тип двоконтактної колодки — вона повинна збігтися з відповідною частиною проводки мотоцикла.

Встановлення

Роботи виконують на охололому мотоциклі з мінімальною кількістю бензину в баку. Від'єднайте клему акумулятора, зніміть роз'єм старого датчика, викрутіть чотири гвинти й обережно вийміть деталь разом із важелем, щоб не погнути його об край прорізу. Посадкову площину очистіть від залишків старого ущільнення та бруду, поставте новий датчик так, аби поплавець дивився у вільну частину бака. Гвинти затягуйте навхрест, рівномірно й без перетягування, щоб фланець не повело. Після складання під'єднайте колодку та перевірте показання на порожньому й заправленому баку.

Що врахувати в експлуатації

Ресурс поплавкової конструкції напряму залежить від чистоти бензину: осад іржа з бака осідають на резистивній доріжці й змушують стрілку залипати в окремих положеннях. Якщо бак довго стояв із залишками пального, перед монтажем нового датчика його варто промити, інакше бруд швидко поверне попередню проблему. Провід укладайте так, аби він не тер об раму й не натягувався під час зняття бака.

Такий датчик беруть і як ремонтну заміну при відмові покажчика палива, і в запас перед сезоном: разом зі свіжим ущільненням він повертає панелі приладів коректний контроль залишку бензину й позбавляє звички рахувати пробіг до заправки навмання.
