Втулка розподільного вала 4T CB125-200 AMG

Втулка розподільного вала 4T CB125-200

Опорна втулка розподільного вала для чотиритактних одноциліндрових двигунів родини CB125–CB200, які ставлять на дорожні та легкі ендуро-мотоцикли китайського складання. Деталь утримує шийку розподільного вала в головці циліндра й задає йому точне положення, поки газорозподільний механізм відкриває та закриває клапани. Від стану цієї опори прямо залежать стабільність теплових зазорів, рівний холостий хід і спокійна робота мотора на високих обертах.

Конструкція

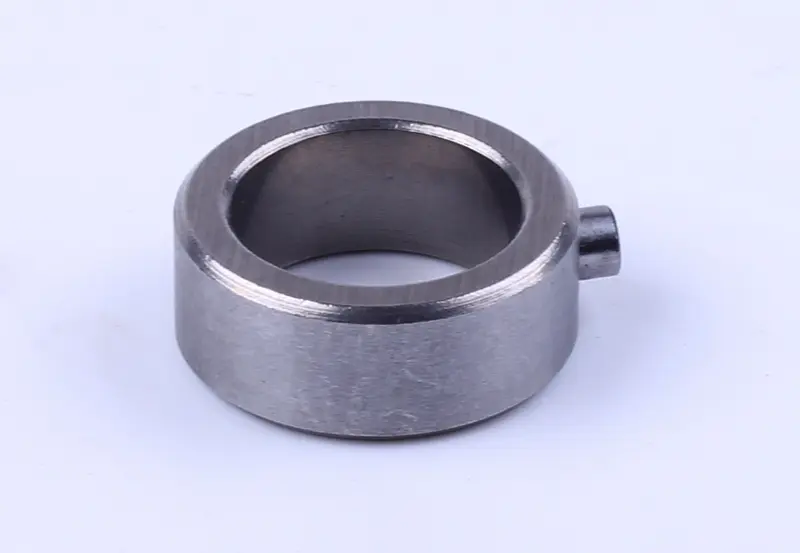

Втулку виготовлено зі сталі у формі масивного кільця з проточеною посадковою поверхнею та чисто обробленим внутрішнім отвором під шийку вала. Ззовні розташований виступний штифт — він заходить у відповідне заглиблення головки циліндра й не дає опорі провертатися разом із валом. Торці прошліфовані, тому кільце сідає в гніздо без перекосу та зберігає заданий осьовий зазор вала. Товста стінка приймає навантаження від кулачків і клапанних коромисел, а гладка внутрішня поверхня працює як підшипник ковзання й живиться моторним мастилом із каналів головки.

Коли потрібна заміна

Опору розподільного вала міняють, коли з'являється характерний стукіт у верхній частині двигуна, регулювання клапанів перестає триматися, а на шийці вала помітні задири й потемніння металу. Зношена втулка збільшує люфт: фази газорозподілу пливуть, ланцюг ГРМ працює ривками, а тиск мастила в головці падає. Зазвичай деталь оновлюють разом із розподільним валом, коромислами або під час повного перебирання головки циліндра — нова опора повертає валу правильну геометрію та прибирає зайвий шум.

Як підібрати

• звірте зовнішній і внутрішній діаметр, а також висоту кільця зі знятою деталлю;
• перевірте розташування та розмір стопорного штифта відносно паза в головці циліндра;
• уточніть модель двигуна: деталі для CB125, CB150 і CB200 зовні схожі, але різняться посадковими розмірами;
• огляньте шийку розподільного вала — за виробітком чи задирами вал міняють разом з опорою;
• оцініть стан гнізда в головці: воно має бути чистим, без задирів і слідів провертання.

Встановлення та обслуговування

Перед складанням втулку й посадкове гніздо промивають, знімають старий нагар і переконуються, що мастильні канали головки вільні. Кільце ставлять штифтом у паз, без ударів по торцю, і стежать, щоб воно сіло до упору й не мало перекосу. Внутрішню поверхню та шийку вала щедро змащують чистим моторним мастилом, після чого провертають розподільний вал рукою: він має обертатися плавно, без закушувань і помітного люфту. Далі виставляють мітки газорозподілу та наново регулюють клапанні зазори на холодному двигуні.

Ця опора належить до недорогих деталей, від яких прямо залежить ресурс головки циліндра, тому її тримають у наборі для планового перебирання двигуна CB125–CB200. Запасне кільце виручає й у дорозі: за перших ознак стукоту клапанного механізму мотор можна швидко повернути до ладу, не міняючи головку в зборі.
