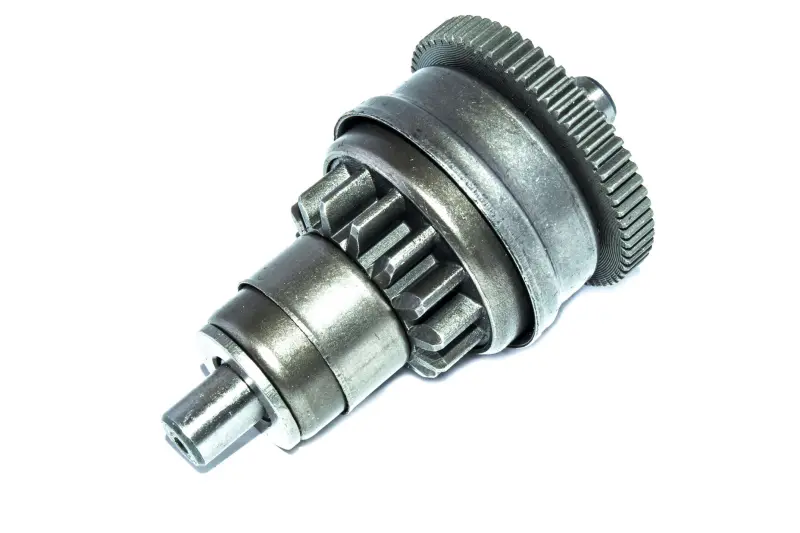

Бендикс стартера Honda Dio 50 VDK

Бендикс стартера Honda Dio 50 VDK

Привід електростартера для двотактних скутерів Honda Dio передає обертання від стартера на колінчастий вал, а одразу після запуску відпускає двигун і більше не бере участі в його роботі. Саме від стану цієї деталі залежить, чи схоплює мотор з першого натискання кнопки, чи стартер крутиться вхолосту з характерним металевим тріском.

Будова та принцип дії

Складання поєднує ведучу шестірню на валу, корпус обгінної муфти та зубчастий вінець із дрібним зубом, який приймає обертання від шестірні стартера. Муфта працює односторонньо: під час запуску вона замикається й передає крутний момент далі на двигун, а щойно мотор розкручується швидше за стартер, роз'єднується і дає валу вільно провертатися. Завдяки цьому якір стартера не розкручується від працюючого двигуна, а його шестірня не отримує ударних навантажень. Усі деталі сталеві, зубчасті пари розраховані на роботу в масляному тумані картера та на регулярні короткочасні пускові навантаження.

Сумісність і підбір

Позиція розрахована на 50-кубові скутери Honda родини Dio та споріднені моделі з таким самим стартерним приводом. Приводи різних серій зовні схожі, тому перед купівлею зняту деталь варто покласти поруч із новою та звірити основні розміри й зубчасті пари.

• Кількість зубів вінця та ведучої шестірні: для приводів Dio-серії поширене поєднання 63 і 14 зубів.
• Загальна довжина складання та виліт вала: від них залежить, чи потрапить шестірня точно в зачеплення зі стартером.
• Діаметр посадкових втулок і форма хвостовика вала.
• Напрямок вільного ходу: муфта має легко провертатися в один бік і жорстко схоплювати у зворотний.

Коли час міняти привід

Зношена обгінна муфта дає впізнавані симптоми, і майже завжди вони з'являються поступово, а не раптово.

• Стартер шумить і розкручується, але колінчастий вал не провертається: муфта прослизає під навантаженням.
• Двигун заводиться через раз, а надійний запуск виходить лише кікстартером.
• Під час натискання кнопки чутно різкий тріск або скрегіт з-під кришки.
• На зубах вінця та шестірні помітні сколи, забоїни, зрізані кромки та сліди вироблення.

Заміна й обслуговування

Привід міняють з боку стартера, з частковим розбиранням лівої частини двигуна. Зі знятим вузлом варто оглянути відповідну шестірню стартера й посадкові місця: якщо старий привід руйнувався, металева крихта та збиті зуби часто залишаються й на сусідніх деталях, і новий привід швидко повторить долю попереднього. Перед складанням перевірте вільний хід муфти рукою, змастіть вал і переконайтеся, що шестірня входить у зачеплення без перекосу та закусування. Водночас має сенс оцінити стан самого стартера й контактів пускової проводки: слабкий стартер із просілим живленням швидко розбиває зуби нового приводу.

Якщо скутер погано заводиться після зими або запуск перетворився на лотерею, заміна бендикса зазвичай повертає нормальну роботу електростартера без втручання в двигун. Візьміть деталь із запасом, якщо технікою користуються щодня й запуск виконують по кілька десятків разів: саме такий режим зношує обгінну муфту найшвидше.
