Вал заводний кікстартера AMG для мопеда Active

Вал заводний кікстартера AMG для мопеда Active

Заводний вал відповідає за ножний запуск двигуна: щойно ви натискаєте на лапку, зубчастий сектор входить у зачеплення з пусковою шестірнею й прокручує колінчастий вал, а виткова пружина повертає деталь у верхнє положення. Поки вал цілий, мотор мопеда Active стартує з одного-двох качків навіть із розрядженим акумулятором; зі зрізаними зубцями чи тріснутою пружиною лишається тільки штовхати техніку.

Конструкція

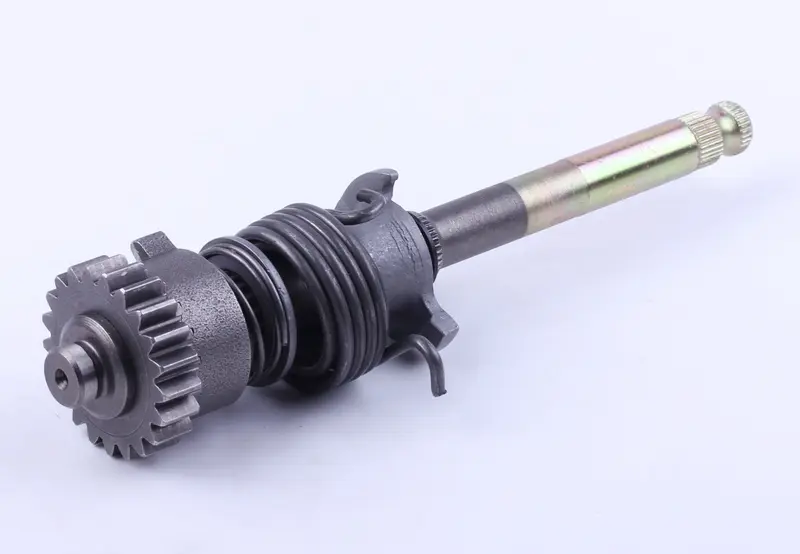

Вал суцільний: з одного боку — сектор із великими зубцями, що приймає ударне навантаження пуску, посередині — фланець з упорами та оброблені посадкові шийки під втулку картера й сальник, з іншого — довгий шліцьовий хвостовик під лапку з різьбою для стяжного болта та жовтим антикорозійним покриттям. Поворотна пружина вже навита на вал, її зачіп заходить у штатний упор картера. Компонування повторює заводську схему пускового механізму мопедів класичної китайської платформи, тож деталь стає на місце старої без переробки посадкових місць.

Коли час міняти

• лапка провалюється донизу вхолосту — зрізані або заокруглені зубці сектора;
• лапка не піднімається сама і лишається внизу — послабла чи лопнула поворотна пружина;
• лапка прокручується на валу й не тримається болтом — розбиті шліци хвостовика;
• підтікання оливи в місці виходу вала з картера — вироблення посадкової шийки під сальник;
• вал зігнутий після падіння, хід лапки став тугим або із закушуванням.

Як підібрати

Заводні вали китайської мототехніки схожі зовні, але різняться загальною довжиною, вильотом шліцьової частини, діаметром шийок, кількістю та профілем зубців сектора й напрямком зачепа пружини. Зніміть стару деталь і покладіть обидві поруч: мають збігтися довжина від торця сектора до кінця шліців, товщина фланця та висота зубців. Якщо мопед уже ремонтували, орієнтуйтеся саме на знятий вал, а не на паспортну модель — на цій платформі трапляються двигуни різних серій. Одразу огляньте й пускову шестірню: спрацьований сектор майже завжди псує її зубці, а новий вал на пошкодженій шестірні довго не проходить.

Встановлення

Перед складанням змастіть посадкові шийки моторною оливою і обережно проведіть вал крізь сальник, щоб не підвернути його кромку. Зачіп пружини заводять в упор картера з попереднім натягом — інакше лапка не повертатиметься вгору. До затягування кришки прокрутіть вал рукою: сектор має вільно виходити із зачеплення, а пружина впевнено повертати його назад. Лапку саджайте на шліци так, щоб у робочому положенні вона не впиралася в підніжку, і затягуйте стяжний болт до упору — саме послаблений болт найчастіше з’їдає шліци.

Переваги

• Пружина вже стоїть на валу — пусковий механізм збирається за один захід, без окремого добору й підгонки навивки.
• Антикорозійне покриття шліцьового хвостовика тримає відкриту бризкам зону сухою, тож лапка не прикипає і легко знімається під час наступного ремонту.
• Суцільна конструкція вала з сектором, без складених з’єднань, спокійно тримає ударні навантаження холодного пуску.

Тримати такий вал у ремкомплекті варто кожному, хто їздить мопедом цілий рік: пусковий механізм зношується першим у техніки, яку часто заводять ногою, а заміна деталі вкладається в один вечір гаражної роботи зі звичайним набором ключів.
