Трос заднього гальма скутера 4T GY6 125/150 Storm (152QMI/157QMJ)

Трос заднього гальма 4T GY6 125/150 Storm

Заднє барабанне гальмо скутерів із чотиритактним двигуном GY6 об'ємом 125 і 150 куб. см працює через тросовий привід: зусилля з лівої ручки керма передається гнучкою оболонкою до важеля розтискання колодок у маточині заднього колеса. Трос тут витратна деталь — він витягується, закисає й перетирається значно швидше за сам гальмівний механізм, тому й міняється окремо. Позиція підходить для поширених китайських скутерів на моторах 152QMI та 157QMJ, зокрема для машин серії Storm.

Будова

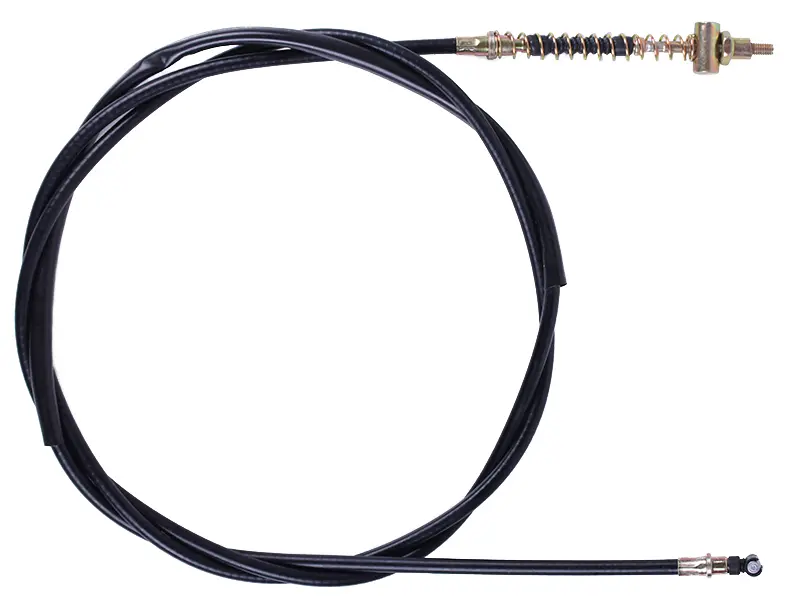

Усередині проходить звита сталева жила, зовні — гнучка оболонка з чорним полімерним покриттям, яке не пропускає воду та дорожній бруд до мастила. З боку гальмівного механізму стоїть різьбовий наконечник із регулювальною гайкою: нею вибирають вільний хід ручки в міру спрацювання колодок. Відкриту ділянку жили біля цього наконечника закриває звита пружина — вона тримає вигин і не дає тросу перетиратися там, де він іде від кронштейна до важеля барабана. Протилежний кінець має циліндричний наконечник-бочечку під посадкове гніздо гальмівної ручки.

Коли час ставити новий трос

Перша ознака — збільшений хід ручки: вона майже дістає до грипси, а колесо схоплює аж наприкінці. Далі з'являється затримка на відпусканні, коли колодки відходять не одразу й заднє колесо підгальмовує на ходу. Насторожити мають зросле зусилля на ручці, хрускіт і ривки під час натискання, обірвані дротинки, що стирчать з оболонки, патьоки іржі біля наконечників і викручена до кінця регулювальна гайка при все ще великому вільному ході. Перетерта чи тріснута оболонка теж означає заміну: промивання та змащування такий привід уже не відновлять, а обрив жили лишає заднє колесо взагалі без гальмування.

Як підібрати за довжиною

Для родини GY6 125/150 випускають троси різної довжини — під різні рами, виніс керма й розташування кронштейна, тож орієнтуватися лише на об'єм двигуна замало. Зніміть старий трос і виміряйте його по оболонці від наконечника до наконечника, окремо оцініть виліт різьбової частини та форму наконечника з боку ручки. Новий має повторювати ці розміри: закороткий не дасть вивернути кермо до упору, а надто довгий доведеться вкладати петлею, і кожен зайвий перегин додає тертя та розмиває чіткість гальмування.

Переваги

• Різьбовий наконечник із регулювальною гайкою дає змогу підтягнути привід у міру спрацювання колодок просто на місці, без розбирання барабана.
• Звита пружина біля нижнього наконечника фіксує вигин жили та захищає її від перетирання в найнавантаженішій зоні приводу.
• Полімерне покриття оболонки не дає волозі вимивати мастило, тому хід лишається легким після мокрих поїздок і зимової експлуатації.

Встановлення й регулювання

Заміна виконується звичайним набором ключів за один підхід. Зніміть потрібні елементи пластику, послабте регулювальну гайку біля барабана й виведіть різьбовий наконечник із кронштейна, потім звільніть бочечку з гальмівної ручки. Новий трос прокладайте точно за маршрутом старого, крізь усі штатні напрямні та без різких перегинів — від цього залежить і легкість ходу, і ресурс жили. Спершу заведіть наконечник у ручку, далі вставте різьбову частину в кронштейн і затягніть гайку так, щоб вільний хід ручки був невеликим, а колесо при відпущеному гальмі оберталося без зачіпань.

Після регулювання перевірте спрацювання стоп-сигналу від задньої ручки та проїдьте на малій швидкості, оцінивши момент схоплювання й повернення колодок. Такий трос варто тримати в запасі разом із колодками: обрив зазвичай стається в дорозі, а заміна забирає лічені хвилини й повністю повертає скутеру передбачуване гальмування.
