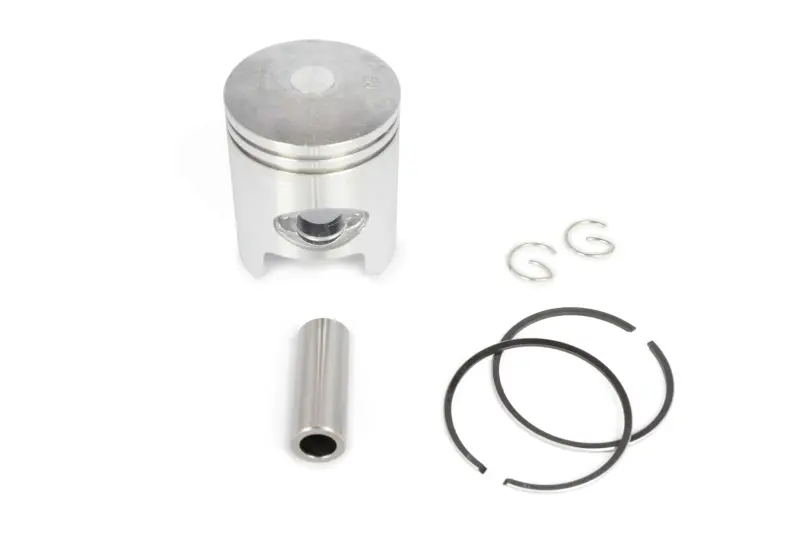

Поршень Honda DIO ZX 50 Ø40,75 мм, ремонтний 0,75 AMG

Ремонтний поршень Honda DIO ZX 50 з позначенням 0,75 і діаметром Ø40,75 мм призначений для відновлення циліндро-поршневої групи. Позначення AMG збережено в назві. Поршень сприймає тиск газів і передає зусилля через палець на шатун. Разом із кільцями він ущільнює простір у циліндрі, щоб двигун міг стискати суміш і розвивати тягу.

Ремонтний розмір і будова

Розмір 0,75 вказує на збільшення діаметра на 0,75 мм порівняно зі стандартним. Поршень такого розміру добирають до циліндра, підготовленого під відповідний ремонтний розмір. Самого збігу моделі скутера недостатньо: діаметр циліндра має забезпечувати потрібний зазор із конкретним поршнем.

У верхній частині поршня є дві канавки для кілець, а нижче розташований отвір під палець. Спідниця спрямовує поршень під час руху в циліндрі. Для правильної заміни важливі також висота поршня, розташування пальця, форма нижніх вирізів і положення фіксаторів кілець. Однаковий зовнішній діаметр ще не означає, що деталі взаємозамінні.

Ознаки зношення

Падіння компресії, складний запуск, втрата тяги або стукіт у циліндрі — привід перевірити стан поршневої групи. За цими симптомами не можна одразу визначити причину: потрібні огляд після розбирання та вимірювання. На поршні перевіряють спідницю на задири й тріщини, стан перемичок між канавками та зношення отвору під палець.

Разом із поршнем оглядають кільця та робочу поверхню циліндра. Глибокі подряпини, нерівномірне зношення або відхилення форми циліндра не усуваються встановленням нового поршня. Якщо є сліди перегрівання чи прихоплення, спочатку з'ясовують причину: без її усунення пошкодження може повторитися.

Як перевірити відповідність

Зіставте стару й нову деталі за діаметром, загальною висотою, відстанню від осі пальця до днища та формою спідниці. Перевірте діаметр і довжину пальця, ширину канавок та відповідність поршневих кілець. У двотактному циліндрі замки кілець мають займати правильне положення відносно вікон. Якщо кільце зачепиться за край вікна, воно може зламатися й пошкодити циліндр.

Розмір для остаточної обробки циліндра визначають за фактичним виміром поршня з урахуванням потрібного монтажного зазору. Вимірюють у контрольній точці, передбаченій для відповідної конструкції: довільний замір біля днища не замінює перевірку спідниці. Замалий зазор загрожує прихопленням після нагрівання, завеликий спричиняє стукіт, погіршує ущільнення та прискорює зношення.

Під час складання

Канавки та посадкові поверхні очищають від забруднень, зазор у замках кілець перевіряють у циліндрі. Кільця не розводять надмірно й установлюють із дотриманням їхньої орієнтації та положення фіксаторів. Напрямок установлення поршня визначають за вимогами до двигуна, а не лише за формою вирізу в спідниці.

Палець і поверхні тертя змащують оливою, придатною для двигуна. Нові справні стопорні кільця пальця повинні повністю зайти в посадкові канавки. Поруч перевіряють підшипник верхньої головки шатуна, а порушені під час розбирання прокладки замінюють. Циліндр насувають обережно, стискаючи кільця без ударів і перекосу. Після складання перевіряють, чи рухається поршень вільно, без заклинювання.
