Замок запалювання Honda DIO AF18/27, комплект, 5 проводів, AMG

Комплект замків запалювання для Honda DIO AF18/27 із підключенням на 5 проводів. Основний замок дає змогу вмикати й вимикати запалювання поворотом ключа. Його замінюють, коли зношений механізм заїдає, пошкоджено корпус або контактна частина працює з перебоями. Позначення комплекту — AMG.

Склад і будова

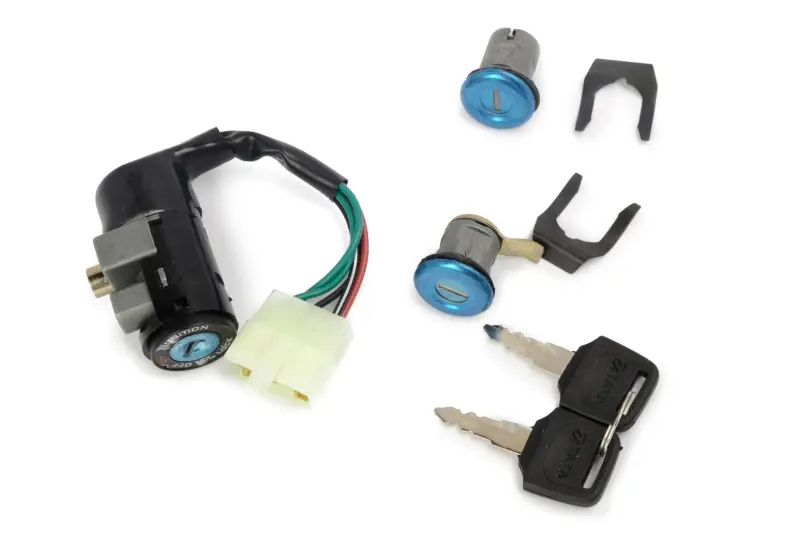

Набір містить основний замок запалювання з проводами та роз’ємом, два додаткові циліндрові замки, дві фіксувальні скоби й два ключі. Один із додаткових замків має поворотний важіль. Під час підбору цих деталей потрібно зіставити форму корпусів, кріплення та розташування рухомих частин зі знятими замками. Самої подібності отворів для ключа недостатньо.

У корпусі основного замка поєднані механізм для ключа та контактна частина з джгутом проводів. Біля отвору для ключа є напис IGNITION, який позначає запалювання. Поворот ключа змінює стан контактів і керує ввімкненням та вимкненням запалювання. Замок не створює імпульс іскри, тож за відсутності запуску варто спочатку перевірити, чи справді причина в ньому.

Ознаки несправності

Зношений замок може заїдати, мати надмірний люфт або вмикати запалювання лише в певному положенні ключа. Інша характерна ознака — перебої від легкого дотику до ключа. До пошкоджень призводять зношування механізму, бруд і спроби повернути ключ силою. Окремо перевіряють сам ключ: якщо він зігнутий чи сильно стертий, труднощі з поворотом ще не доводять несправність замка.

Перебої можуть виникати й через окислені контакти, слабке утримання клем або надломлені проводи біля корпусу. Разом із замком оглядають відповідну колодку на скутері. Потемніння контактів, сліди нагрівання та пошкоджена ізоляція потребують уваги: якщо залишити несправний роз’єм, новий замок може працювати так само нестабільно.

Перевірка сумісності

Зіставте кількість проводів, форму роз’єму, його розміри, напрямні та розташування контактів. Підключення на п’ять проводів не означає, що будь-яка схожа колодка підійде. Призначення контактів звіряють зі схемою скутера та підключенням демонтованого замка. Колір ізоляції не замінює такої перевірки. Помилка в розташуванні контактів може завадити ввімкненню запалювання, зупинці двигуна ключем або пошкодити проводку.

Перевірте точки кріплення основного замка, положення його корпусу відносно облицювання та напрямок виходу джгута. Для додаткових замків мають значення посадкові місця, пази під скоби й положення важеля. Корпус повинен ставати без перекосу, а джгут — залишати достатньо вільного ходу під час повертання керма. Невідповідність кріплень не варто компенсувати надмірним затягуванням.

Як установлюють комплект

Спочатку вимикають запалювання та від’єднують акумулятор, якщо він установлений. До демонтажу запам’ятовують або фіксують шлях прокладання проводів і положення колодки. Після зняття замка оглядають кріплення, роз’єм з боку скутера та проводку поруч. Новий корпус закріплюють рівно, проводи прокладають без перетискання, а фіксувальні скоби додаткових замків повністю заводять у їхні пази.

Перш ніж повертати облицювання на місце, перевіряють хід ключів і роботу всіх установлених замків. Далі перевіряють увімкнення та вимкнення запалювання, зупинку двигуна ключем і вільне положення проводів у крайніх положеннях керма. Заїдання ключа чи упор важеля — привід перевірити посадку та кріплення, а не докладати більше сили.
