Пелюстковий клапан 2T TB50, Suzuki RUN AMG

Пелюстковий клапан для двотактного двигуна скутера з позначеннями TB50, Suzuki RUN. Він пропускає паливоповітряну суміш у кривошипну камеру та перешкоджає її виходу назад у впуск. Пелюстки відкриваються й закриваються під дією різниці тиску, що виникає під час руху поршня. Щільне прилягання до впускних вікон потрібне для нормального запуску та рівної роботи двигуна на малих обертах.

Конструкція та ознаки несправності

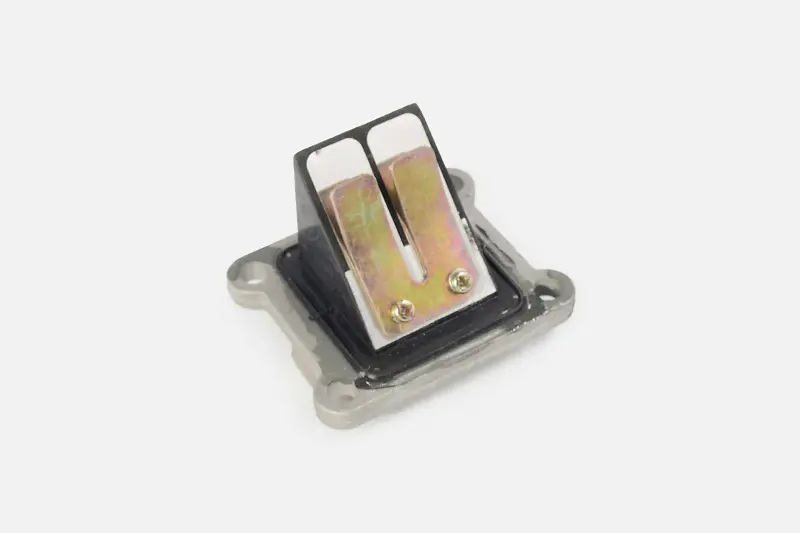

Основа клапана має отвори для кріплення, над нею виступає клітка з впускними вікнами. Проходи закривають пелюстки, а зовнішня пластина, закріплена двома гвинтами, обмежує їхнє відхилення. Під час огляду перевіряють стан пелюсток, поверхонь під ними, обмежувача та кріплення. Навіть ціла пелюстка не виконуватиме свою функцію належним чином, якщо вона деформована й не прилягає до вікна.

Клапан потребує заміни за наявності тріщин, відколів або стійкої деформації пелюсток. Причиною порушення роботи також бувають бруд на сідлі, пошкоджений обмежувач чи ослаблені гвинти. Скутер може важче запускатися, глухнути на холостому ходу або із затримкою реагувати на газ. Ще одна можлива ознака — зворотний викид суміші у впуск. За такими проявами клапан варто оглянути, проте вони можуть мати й інші причини.

Як перевірити відповідність

Зіставте деталь зі знятим клапаном: контур основи, кількість і розташування кріпильних отворів, форму каналу та висоту клітки. Зверніть увагу на положення пелюсток і обмежувачів. Виступна частина має вільно входити в посадкове місце, а пелюстки — рухатися без контакту із сусідніми поверхнями. Збіг лише зовнішнього обрису фланця ще не означає, що клапан підійде.

Перевірте, як основа стикується з впускним патрубком і ущільненням. Прокладка не повинна закривати частину впускного проходу, а її отвори мають відповідати кріпленню. Невідповідна геометрія спричиняє перекіс, підсмоктування повітря або обмежує рух пелюсток. Не намагайтеся притягнути корпус на місце силою, розточувати кріпильні отвори чи згинати обмежувач, щоб компенсувати різницю між деталями.

Особливості заміни

Дайте двигуну охолонути та приберіть бруд навколо впуску до розбирання. Зафіксуйте положення клапана й ущільнень, щоб правильно зібрати з'єднання. Після зняття закрийте відкритий канал від сміття. Залишки прокладки прибирайте обережно: подряпини на поверхні прилягання можуть завадити герметичному встановленню.

Поруч із клапаном огляньте впускний патрубок: тріщини та пошкодження його посадкової частини також спричиняють підсмоктування повітря. Перевірте кріплення й стан ущільнень, пошкоджені або зім'яті замініть відповідними. Не відгинайте пелюстки пальцями та не підважуйте їх твердим інструментом — так можна зіпсувати край або змінити прилягання. Встановлюйте корпус у передбаченому положенні, затягуючи кріплення рівномірно, з послідовністю та моментом за настановою до двигуна.

Після складання переконайтеся, що патрубок не перекошений, а з'єднання щільні. Запустіть двигун і перевірте холостий хід та реакцію на газ. Якщо зворотний викид суміші залишився або оберти стали нестійкими, спочатку перевірте посадку клапана й ущільнення. Регулювання карбюратора не усуває негерметичність цього з'єднання.
