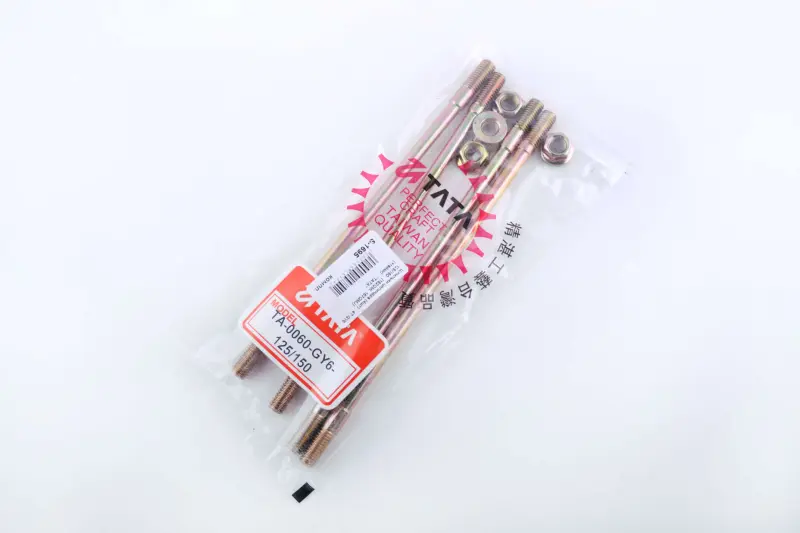

Шпильки циліндра 4T GY6 125/150, 4 шт. з гайками AMG

Шпильки циліндра для чотиритактного двигуна GY6 125/150 — комплект із чотирьох шпильок із гайками для кріплення циліндра та головки до картера. Вони утримують деталі стягнутими й забезпечують притискання в місцях з’єднання. Справна різьба та належне затягування потрібні, щоб стик залишався щільним під час нагрівання та роботи двигуна.

Будова та ознаки пошкодження

Шпильки мають довгу середню частину й різьбові ділянки на обох кінцях. Один кінець вкручується в картер, на інший нагвинчується гайка. Під час зняття головки справні шпильки зазвичай залишають на місці, відкручуючи лише гайки. Наявність гайок у комплекті дає змогу замінити й відповідне кріплення, якщо його різьба вже зношена або пошкоджена.

Причинами заміни є зірвані чи зім’яті витки, тріщини, вигин і корозійні пошкодження. Кріплення варто оглянути, якщо гайка прокручується без збільшення зусилля або шпилька виходить із картера разом із гайкою. Саме викручування не означає, що шпилька зламана: перевірки потребують обидві різьби. Витік на стику головки також є приводом оглянути кріплення, прокладку та прилеглі поверхні.

Як підібрати комплект

Зіставте зняті шпильки з новими за загальною довжиною, діаметром і кроком різьби на кожному кінці. Окремо перевірте довжину різьбових ділянок і розташування гладкої частини. Якщо демонтовані шпильки різні, позначте місце кожної та порівнюйте їх окремо. Зовнішньої подібності недостатньо: невідповідна різьба може зіпсувати посадковий отвір ще під час вкручування.

Гайки мають відповідати різьбі шпильок та опорним місцям на головці. На чисту справну різьбу гайка нагвинчується без перекосу й заїдання. Закоротка шпилька не забезпечить достатнього зачеплення витків. Надмірне заглиблення, своєю чергою, може спричинити упор у дно отвору. Розташування різьби повинно дозволяти притиснути деталі до того, як гайка вичерпає доступний хід.

На що зважати під час монтажу

Розбирайте кріплення після охолодження двигуна. Спочатку позначте розташування старих шпильок, а після їх вилучення очистьте доступні різьбові отвори від бруду та залишків раніше нанесених засобів. Огляньте різьбу в картері: встановлення нової шпильки не усуває пошкодження її посадкового місця. Для викручування оберіть інструмент, який не зминає витки й не пошкоджує ділянки, що працюватимуть у з’єднанні.

Вкручуйте шпильки відповідним кінцем на глибину, визначену ремонтною документацією двигуна. Потребу в мастилі чи фіксаторі різьби також звіряйте з нею, оскільки ці засоби впливають на умови затягування. Гайки затягуйте динамометричним ключем у кілька проходів, дотримуючись установленої послідовності та моменту. Надмірне зусилля не виправляє негерметичний стик і може пошкодити різьбу або деформувати деталі.

Поки головка знята, перевірте поверхні під гайками та стан шайб, якщо вони передбачені конструкцією. Для розібраних стиків підготуйте прокладки й замініть їх відповідно до вимог ремонту. Після складання переконайтеся, що немає витоків. Повторне підтягування кріплення проводьте лише за наявності такої вимоги в документації двигуна.
