Шестерня вторинного вала 4Т GY6-125/150 AMG

Шестерня вторинного вала 4Т GY6-125/150 AMG призначена для ремонту редуктора скутера з чотиритактним двигуном. Вона передає обертання через зубчасте зачеплення, а її посадка на валу та стан зубців впливають на рівномірність роботи трансмісії. Заміну виконують, коли пошкоджений зубчастий вінець або зношені шліци вже не дають з’єднанню належно передавати навантаження.

Будова шестерні

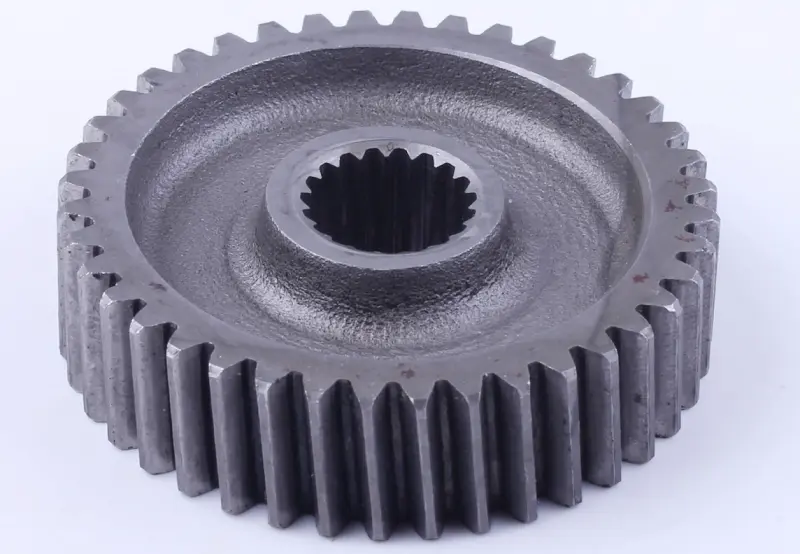

Деталь має зовнішній прямозубий вінець і центральний отвір із внутрішніми шліцами. Навколо отвору виступає маточина, між нею та вінцем є заглиблення. Зовнішні зубці працюють у парі з іншою шестернею, а шліцьове з’єднання передає обертання між деталлю та валом. Висота маточини й розташування торців визначають, де опиниться вінець у зібраному редукторі, тому ці особливості потрібно враховувати під час підбору.

Ознаки зношення

Посилений гул, хрускіт, стукіт зі зміною навантаження чи ривки під час руху є приводом перевірити редуктор. Сам звук ще не доводить несправність шестерні: схожі прояви можуть давати зношені підшипники. Після розбирання оглядають зубці на відколи, тріщини, викришування та нерівномірне спрацювання контактних поверхонь. У центральному отворі перевіряють грані шліців і люфт на валу.

До пошкодження зачеплення можуть призвести нестача мастила, забруднена олива, різкі навантаження або перекіс валів через зношені опори. Заміна лише шестерні не усуває цих причин. Поруч із нею варто оглянути парну шестерню, шліци вала та підшипники. Якщо на спряжених деталях є пошкодження, їх також замінюють за результатами огляду, щоб нові зубці не працювали зі зношеною поверхнею.

Як перевірити відповідність

Основою для порівняння має бути знята шестерня та конструкція конкретного редуктора. Позначення двигуна допомагає зорієнтуватися, але посадку й зачеплення перевіряють окремо. Навіть за однакового зовнішнього діаметра деталі можуть відрізнятися кількістю зубців, шліцами або зміщенням маточини.

• Порахуйте зовнішні зубці, порівняйте їхній профіль і напрямок.
• Звірте кількість та форму внутрішніх шліців, діаметр посадкового отвору.
• Виміряйте зовнішній діаметр, ширину вінця й загальну товщину шестерні.
• Перевірте виступ маточини, форму торців і поверхні прилягання шайб чи інших деталей, передбачених будовою редуктора.

Невідповідна геометрія зубців порушує зачеплення. Інші шліци заважають посадці або утворюють люфт, а помилка в товщині змінює осьове положення деталі. Шестерня має відповідати з’єднанню без підточування зубців чи примусового насаджування ударами.

Що врахувати під час заміни

Розбираючи редуктор, зберігають порядок шайб, втулок і фіксаторів, якщо вони є в його конструкції. Посадкові поверхні очищають, із корпусу видаляють залишки оливи з продуктами зношення. Деталь установлюють у належній орієнтації за процедурою, передбаченою посібником із ремонту двигуна. Не можна бити по вінцю або притягувати кришкою деталі, які не стали на свої місця: так можна пошкодити зубці й опори валів.

Під час складання перевіряють ущільнення, кріплення, вільне обертання та осьовий люфт відповідно до вимог посібника. У редуктор заливають оливу потрібного типу й об’єму. Після короткої перевірки роботи оглядають стики на підтікання та прислухаються до зачеплення. Заїдання чи новий стукіт означають, що правильність складання потрібно перевірити повторно.
